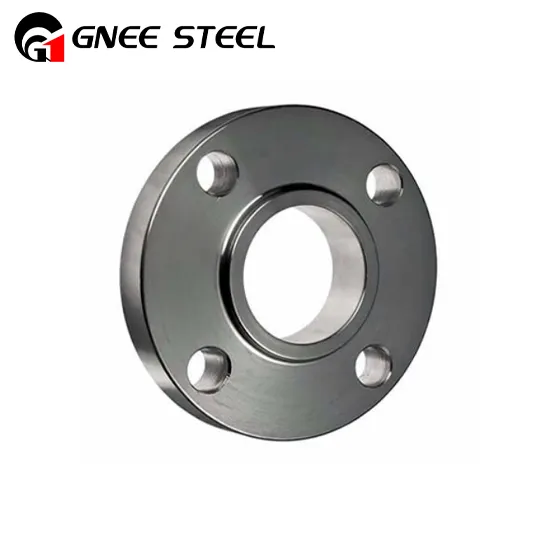

Aufsteckflansche
Als führender Lieferant und Hersteller in China bietet GNEE Steel kosten{0}effektive Produkte aus Nickellegierungen-.
- E-Mail-senden:ss@gneesteel.com
- Tel.:+8615824687445
Slip-on-Flansche (SO-Flansche) sind Flansche mit einer flachen Dichtfläche und werden typischerweise bei Niederdruckanwendungen eingesetzt. Sie werden als „Slip-on“ bezeichnet, weil sie einfach auf das Ende eines Rohrs oder einer Armatur geschoben und dann festgeschweißt werden können. Sie haben außerdem einen aufgebohrten Innendurchmesser, der dem Außendurchmesser des Rohrs entspricht, wodurch ein gleichmäßiger Durchfluss von Flüssigkeiten oder Gasen gewährleistet wird.
| Produktart | Aufsteckflansche für Rohre, ASME 16.5 Aufsteckflansche / SORF-Flansche |
|---|---|
| Größe | ½" (15 NB) bis 48″ (1200NB) |
| Klasse | 150 Pfund, 300 Pfund, 600 Pfund, 900 Pfund, 1500 Pfund, 2500 Pfund, DIN-Standard ND-6, 10, 16, 25, 40 usw. |
| Aufsteckflansche aus Edelstahl | ASTM A 182% 2c A 240 F 304 % 2c 304L % 2c 304H % 2c 316 % 2c 316 l % 2c 316 Ti % 2c 310 % 2c 310 S % 2c 321 % 2c 321 H % 2c 317 % 2c 347 % 2c 347 H % 2c904L |
| Aufsteckflansche aus Kohlenstoffstahl | ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70 |
| Aufsteckflansche aus legiertem Stahl | ASTM / ASME A/SA 182 und A 387 F1, F5, F9, F11, F12, F22, F91 |
| Aufsteckflansche aus Duplexstahl | ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 |
| Spezialisieren | Gemäß Zeichnung |
| Norm | ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48, JIS, DIN, BS4504, SABS1123, EN1092-1, UNI, AS2129, GOST-12820 DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673 BS: BS4504, BS4504, BS1560, BS10 |
| Anschlusstyp / Flanschflächentyp | Ringförmige Verbindung, Überlappungsfläche, erhabene Fläche, flache Fläche, große Außen-Innenverbindung, kleine Außen-Innenverbindung, große Nut und Feder, kleine Nut und Feder |
Arten von Aufsteckflanschen und ihre Anwendungen
Es gibt zwei Haupttypen von Aufsteckflanschen, die jeweils für bestimmte Anforderungen und Anwendungen in Rohrleitungssystemen ausgelegt sind:
Standard-Aufsteckflansche
Standard- oder Aufsteckflansche mit erhöhter Dichtfläche haben eine erhöhte Dichtfläche auf der Dichtfläche. Diese Funktion bietet eine Plattform für die Dichtung und gewährleistet eine zuverlässige Abdichtung zwischen dem Flansch und dem angrenzenden Rohr oder den Armaturen. Daher eignen sie sich gut für Niederdruckanwendungen, bei denen die Schraubenanzugskräfte die Dichtung ausreichend zusammendrücken können, um Leckagen zu verhindern.
Überlappungsflansche mit Aufsteckflanschen
Überlappflansche haben eine flache Oberfläche und einen separaten Stützflansch. Der Stützflansch wird über das Rohrende geschoben und mit dem Überlappflansch-Stutzenende ausgerichtet, das dann mit dem Rohr verbunden wird. Diese Konstruktion ermöglicht Drehbewegungen und bietet Flexibilität bei der Ausrichtung während der Installation oder Wartung. Sie werden häufig in Systemen verwendet, die häufig zerlegt werden müssen oder bei denen es zu Wärmeausdehnungen oder -kontraktionen kommt.
Verwendung von Aufsteckflanschen
Aufsteckflansche werden häufig in den folgenden Anwendungen verwendet:
Niederdruckanwendungen:Aufsteckflansche werden häufig in Niederdruckanwendungen wie Wasser- und Gasleitungen verwendet, bei denen der Druck 300 psi nicht übersteigt.
Chemie- und Petrochemieanlagen:Aufsteckflansche werden häufig in Chemie- und Petrochemieanlagen verwendet, wo sie Rohrleitungssysteme und Geräte verbinden.
HVAC-Systeme:Aufsteckflansche werden häufig in HVAC-Systemen (Heizungs-, Lüftungs- und Klimaanlagen) verwendet, wo sie zum Verbinden von Leitungen und Rohren eingesetzt werden.
Wasseraufbereitungsanlagen:Aufsteckflansche werden in Wasseraufbereitungsanlagen zum Verbinden von Rohrleitungssystemen und Geräten verwendet.
Nahrungsmittel-und Getränkeindustrie:Aufsteckflansche werden häufig in der Lebensmittel- und Getränkeindustrie verwendet, wo sie zum Verbinden von Rohrleitungssystemen und Geräten eingesetzt werden.
Vorteile des Aufsteckflansches
- Geringere Installationskosten
- Einfachere Ausrichtung mit anderen Teilen während der Installation
- Bessere Leckagevorbeugung
- Schweißen innerhalb und außerhalb des Flansches
- Kürzere Zeit für präzises Rohrschneiden
- Da das Rohr auf dem Flansch gleitet, ist es mit der unteren Nabe auf dem Gleitflansch kompatibel
