Rohrverschraubungen aus Inconel-Legierung 601Beschreibung
GNEE Inconel Alloy 601 Rohrverschraubungen
Inconel Alloy 601-Rohrverbindungsstücke werden aus einer Nickel--Chrom---Eisenlegierung hergestellt, die für ihre hervorragende Beständigkeit gegen Hochtemperaturoxidation, gute mechanische Festigkeit und Beständigkeit gegen wässrige Korrosion bekannt ist. Zu den Hauptmerkmalen gehören ihre Verwendung in Hochtemperaturanwendungen wie Öfen und Gasturbinen, ihre Eignung zum Schweißen und Formen sowie die Verfügbarkeit verschiedener Fittingtypen wie Winkelstücke, T-Stücke und Reduzierstücke. Eine ordnungsgemäße Installation und Wartung ist entscheidend, um eine langfristige Wirksamkeit zu gewährleisten.
Spezifikation für Rohrverbindungsstücke aus Inconel-Legierung 601
| Spezifikationen | ASTM B366 / ASME SB366 |
|---|---|
| Noten | Inconel 601 |
| Abmessungen | ASME/ANSI B16.9 |
| Größen | 1/8" NB bis 28" NB |
| Typ | Nahtlos, geschweißt, gefertigt |
| Biegeradius | R=1D, 2D, 3D, 5D, 6D, 8D, 10D oder Benutzerdefiniert |
| Wandstärke | Sch 5s, 10s, 40s, 80s, 160s, XXS oder Custom (bis zu 50 MM) |
Spezifikation für Rohrverbindungsstücke aus Inconel-Legierung 601
Chemische Zusammensetzung von Inconel 601-Fittings
| Element | Gewicht (%) |
|---|---|
| Nickel (Ni) | 58.0 - 63.0 |
| Chrom (Cr) | 21.0 - 25.0 |
| Eisen (Fe) | Gleichgewicht |
| Kohlenstoff (C) | max. 0.10 |
| Mangan (Mn) | max. 1.0 |
| Silizium (Si) | max. 0.50 |
| Schwefel (S) | max. 0.015 |
| Kupfer (Cu) | max. 1.0 |
| Aluminium (Al) | 1.0 - 1.7 |
Mechanische Eigenschaften von UNS N06601-Fittings
| Eigentum | Wert |
|---|---|
| Dichte | 8,1 g/cm³ |
| Schmelzpunkt | 1411 Grad (2571 Grad F) |
| Zugfestigkeit | 550 MPa (80.000 psi) min |
| Streckgrenze | 205 MPa (30.000 psi) min |
| Verlängerung | 30 % mind |
| Härte (Brinell) | 130 HB |
Physikalische Eigenschaften von Inconel 601-Schweißfittings
| Eigenschaften | Werte | |
|---|---|---|
| Schmelzbereich | Abschluss F | 2480-2571 |
| Grad | 1360-1411 | |
| Spezifische Wärme | 70 Grad F, Btu/lb- Grad F | 0.107 |
| 21 Grad, J/kg- Grad | 448 | |
| Dichte | lb/in³ | 0.293 |
| Mg/m³ | 8.11 | |
| Permeabilität | 200 Oersted (15,9 kA/m) | |
| 76 Grad F (24 Grad) | 1.003 | |
| -109 Grad F (-78 Grad) | 1.004 | |
| -320 Grad F (-196 Grad) | 1.016 | |
| Curie-Temperatur | Abschluss F | <-320 |
| Grad | <-196 | |
Temperaturbereich des Inconel 601-T-Stücks
| Temperaturbereich | |
|---|---|
| Grad C | Abschluss F |
| 870 - 1230 | 1600 - 2250 |
Gewichtstabelle für Alloy 600-Armaturen
| Außendurchmesser (mm) | Rohr-Gewicht (mm) | SCH |
|---|---|---|
| 13.72 | 1.65 | 10S |
| 17.15 | 3.20 | 80S |
| 21.34 | 2.11 | 10S |
| 42.16 | 2.77 | 160 |
| 13.72 | 2.24 | 40S |
| 21.34 | 2.77 | 40S |
| 168.28 | 18.26 | 160 |
| 219.08 | 18.23 | 120 |
| 33.40 | 3.38 | 40S |
| 42.16 | 2.77 | 10S |
| 48.26 | 3.68 | 40S |
| 60.33 | 8.74 | 160 |
| 73.03 | 5.16 | 40S |
| 114.30 | 3.05 | 10S |
| 73.03 | 3.05 | 10S |
| 88.90 | 5.49 | 40S |
| 219.08 | 12.78 | 80S |
| 101.60 | 5.74 | 40S |
Größen der Buttweld-Fittings aus Alloy 601
| Formen von Rohranschlüssen | Größenbereich für Rohrverschraubungen | Zeitpläne für Stumpfschweißverbindungen | Maßstandards | |
|---|---|---|---|---|
| Nahtlose Rohrverbindungen | Geschweißte Rohrverbindungsstücke | |||
| Inconel-Rücklaufbögen | 1/8" NB bis 8" NB | SCH 5, SCH 5S, SCH 10, SCH 10S, SCH 20, SCH 30, SCH 40S, SCH 40, SCH STD, SCH 60, SCH 80s, SCH 100, SCH 120, SCH XS, SCH XXS, SCH 160, bis zu 50 mm bei geschweißten Fittings | ASME B16.9, ANSI B16.9, ASME B16.28, ANSI B16.28, ANSI B16.25, MS SP 75 | |
| Inconel-T-Stücke | 1/8" NB bis 24" NB | Bis zu 42" NB | ||
| Inconel-Reduzierstücke | 1/8" NB bis 24" NB | Bis zu 42" NB | ||
| Inconel-Endkappen | 1/8" NB bis 24" NB | Bis zu 42" NB | ||
| Inconel-Pressnippel | 2 1/16" bis 30" | |||
| Inconel-Winkelstücke - 45, 90 und 180 Grad | 1/8" NB bis 24" NB | Bis zu 42" NB | ||
| Inconel-Kreuz | 1/8" NB bis 8" NB | |||
Abmessungen des Inconel 601-Winkelrohrs
| Gewicht (kg) | Abmessung (mm) |
|---|---|
| 18.0 | 2.0 X 1219 X 3048 |
| 10.8 | 1.2 X 1219 X 3048 |
| 8.1 | 0.9 X 1219 X 3048 |
| 6.3 | 0.7 X 1219 X 3048 |
| 28.6 | 3.18 X VERSCHIEDENE ANN |
| 27.0 | 3 X 1200 X 3000 |
| 14.4 | 1.6 X 1200 X 3048 |
| 4.5 | 0.5 X 1000 X 2000 |
Werkstoff NR. 2.4851 Gewichtstabelle für Stumpfenden
| NPS | Gewicht | W.T | O.D | ||
|---|---|---|---|---|---|
| Pfund/Fuß | In | mm | In | mm | |
| 3 | 7.576 | 0.216 | 5.486 | 3.500 | 89 |
| 10.253 | 0.300 | 7.620 | |||
| 1 1/2 | 2.718 | 0.145 | 3.683 | 1.900 | 48 |
| 3.361 | 0.200 | 5.080 | |||
| 1 | 1.679 | 0.133 | 3.378 | 1.315 | 33 |
| 2.172 | 0.179 | 4.547 | |||
| 3/4 | 1.131 | 0.113 | 2.870 | 1.050 | 27 |
| 1.474 | 0.154 | 3.912 | |||
| 1/2 | 0.851 | 0.109 | 2.769 | 0.840 | 21 |
| 1.088 | 0.147 | 3.734 | |||
| 2 | 3.653 | 0.154 | 3.912 | 2.375 | 60 |
| 5.022 | 0.218 | 5.537 | |||
| 1 1/4 | 2.273 | 0.140 | 3.556 | 1.660 | 42 |
| 2.997 | 0.191 | 4.851 | |||
| 2 1/2 | 5.793 | 0.203 | 5.516 | 2.875 | 73 |
| 7.661 | 0.276 | 7.010 | |||
Arten von Inconel 600-Rohrverbindungsstücken
Inconel 601-Rohrverbindungstypen
UNS N06601 Rücklaufbögen mit kurzem Radius
ASTM B366 UNS N06601 Rohrbögen mit kurzem Radius
NICR23FE-Rückkehrbögen mit langem Radius
Inconel 601 Reduzierbogen
WNR 2.4851 Kreuz
ASTM B366 Stub Ends
Werkstoff NR. 2.4851 Nippel
ASTM SB 366 Ungleiches T-Stück
UNS N06601 Rohrkappen

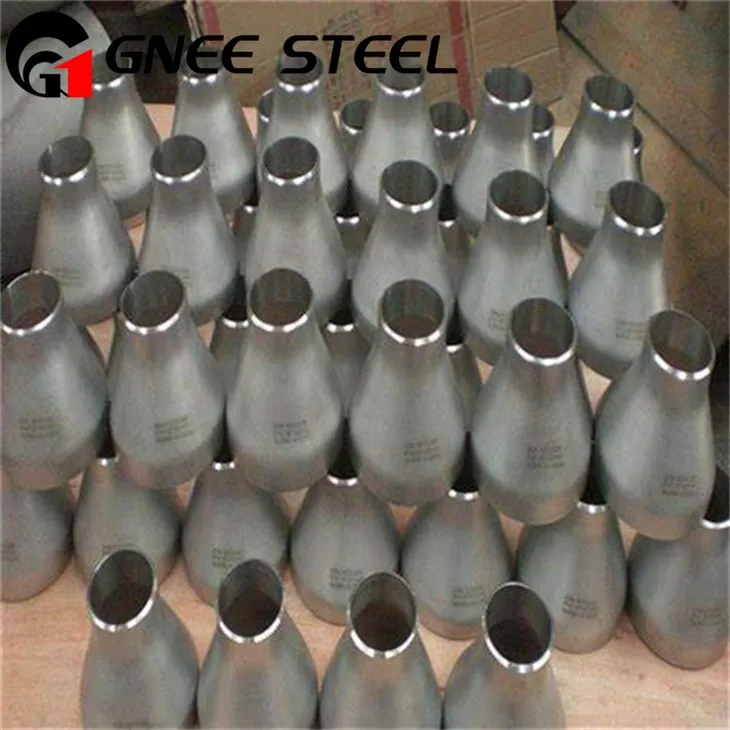

ASTM B366 UNS N06601 Konzentrisches Reduzierstück
NICR23FE-Kragenrohrverschraubungen
Inconel 601-Kupplung
Produktionsprozess für Rohrverbindungsstücke aus Inconel-Legierung 601
Gnee Steel bietet die folgenden Wärmebehandlungen für Rohrverbindungsstücke aus Inconel Alloy 601 an: Glühen, Lösungsglühen + Alterung. Darüber hinaus bietet Gnee Steel auch Warmumformung und Kaltumformung an, also Warmwalzen und Kaltziehen.
