1. Der biokompatible Nachfolger: Was ist Ti-6Al-7Nb und warum wurde es als Alternative zu Ti-6Al-4V für medizinische Implantate entwickelt?
Ti-6Al-7Nb ist eine hochfeste Alpha-Beta-Titanlegierung, die speziell für chirurgische Implantatanwendungen entwickelt wurde. Seine Entwicklung in den 1970er und 1980er Jahren (die Kommerzialisierung folgte in den 1990er Jahren) wurde durch wachsende Bedenken hinsichtlich der langfristigen Biokompatibilität vorangetriebenin-vivoLeistung von Ti-6Al-4V (Klasse 5).
Das Hauptproblem bei Ti-6Al-4V liegt in seinem Legierungselement Vanadium (V). Während Vanadium ein wirksamer Betastabilisator ist, der die Festigkeit und Verarbeitbarkeit verbessert,in-vitroStudien hatten gezeigt, dass Vanadiumionen, wenn sie durch Korrosion oder Verschleiß freigesetzt werden, zytotoxisch (toxisch für lebende Zellen) sein und möglicherweise unerwünschte Gewebereaktionen hervorrufen könnten.
Ti-6Al-7Nb begegnet diesem Problem durch einen strategischen Legierungsaustausch:
Es ersetzt die 4 % Vanadium in Ti-6Al-4V durch 7 % Niob (Nb).
Niob ist ein Betastabilisator, der hoch biokompatibel und ungiftig ist. Seine Oxide sind sehr stabil und es ist für seine hervorragende Korrosionsbeständigkeit bekannt.
Diese Substitution führte zu einer Legierung, die die hervorragenden mechanischen Eigenschaften und Verarbeitbarkeit von Ti-6Al-4V beibehält, jedoch ein deutlich verbessertes biologisches Sicherheitsprofil aufweist. Es ist heute ein etabliertes, weltweit anerkanntes Material für dauerhafte, tragende Implantate und wird oft als die erste Wahl für Anwendungen angesehen, bei denen langfristige Biokompatibilität von größter Bedeutung ist.
2. Eigenschaften-Benchmarking: Wie sind die mechanischen und Korrosionseigenschaften von Ti-6Al-7Nb im Vergleich zu Ti-6Al-4V für chirurgische Anwendungen?
Ti-6Al-7Nb ist ein direktes und äußerst konkurrenzfähiges Gegenstück zu Ti-6Al-4V mit einem nahezu identischen Eigenschaftsprofil, sodass die Wahl häufig von einer bestimmten Designphilosophie und regulatorischen Präferenzen abhängt.
| Eigentum | Ti-6Al-7Nb | Ti-6Al-4V (Klasse 5) | Implikation für den medizinischen Gebrauch |
|---|---|---|---|
| Mikrostruktur | Alpha-Beta | Alpha-Beta | Beide können wärmebehandelt-werden, um Festigkeit und Duktilität zu optimieren. |
| Zugfestigkeit | ~900-1050 MPa (geglüht) | ~895–930 MPa (geglüht) | Vergleichbar. Beide bieten mehr als ausreichende Festigkeit für Hüftschäfte, Traumaplatten und Wirbelsäulenstäbe. |
| Ermüdungsfestigkeit | Sehr hoch | Sehr hoch | Vergleichbar. Beide eignen sich hervorragend, um der zyklischen Belastung des menschlichen Gangs (Millionen Zyklen pro Jahr) standzuhalten. |
| Elastizitätsmodul | ~105-115 GPa | ~110-114 GPa | Vergleichbar. Beide sind immer noch deutlich steifer als Knochen, was zu einer Spannungsabschirmung führt, aber besser als Kobalt--Chrom-Legierungen. |
| Korrosionsbeständigkeit | Exzellent | Exzellent | Beide bilden eine stabile TiO₂-Schicht. Ti-6Al-7Nb kann aufgrund des Nb-Oxids einen geringfügigen Vorteil in der Langzeitstabilität haben. |
| Biokompatibilität | Vorgesetzter | Exzellent | Dies ist das Hauptunterscheidungsmerkmal. Das Fehlen von potenziell zytotoxischem Vanadium macht Ti-6Al-7Nb zur biologisch unbedenklicheren Wahl. |
Fazit: Aus mechanischer und korrosionstechnischer Sicht sind die beiden Legierungen für die meisten Implantatanwendungen praktisch austauschbar. Die Auswahl von Ti-6Al-7Nb ist daher in erster Linie eine Entscheidung, die auf der Maximierung der Sicherheit der Biokompatibilität und der Minderung potenzieller, wenn auch seltener Risiken im Zusammenhang mit der Freisetzung von Vanadiumionen basiert.

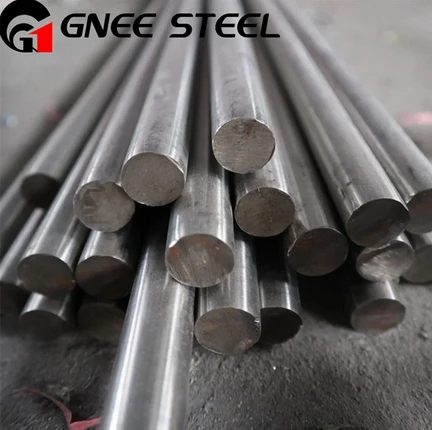

3. Vom Stab zum Implantat: Was sind die entscheidenden Herstellungs- und Qualitätskontrollschritte für einen Ti-6Al-7Nb-Stab in medizinischer Qualität-?
Die Umwandlung eines Ti-6Al-7Nb-Stabs in ein sicheres chirurgisches Implantat wird durch einen strengen, mehrstufigen Prozess im Rahmen eines Qualitätsmanagementsystems (QMS) wie ISO 13485 geregelt.
Schmelzen und Primärverarbeitung: Die Legierung wird mithilfe eines Doppel- oder Dreifach-Vakuumschmelzverfahrens (Vacuum Arc Remelting - VAR) hergestellt, um eine extreme chemische Homogenität zu erreichen und Verunreinigungen und gasförmige Einschlüsse zu beseitigen. Der resultierende Barren wird dann geschmiedet und zu Stangenmaterial warm-gewalzt, um seine Kornstruktur zu verfeinern.
Thermo-Mechanische Verarbeitung: Der Stab wird einer präzisen Wärmebehandlung (normalerweise einer Lösungsbehandlung und einem Glühen) unterzogen, um die optimale Alpha-Beta-Mikrostruktur zu entwickeln, die die erforderliche Kombination aus Festigkeit, Duktilität und Ermüdungsbeständigkeit bietet.
Präzisionsbearbeitung: Die Stäbe werden auf CNC-Geräten zu nahezu -nettoförmigen-Implantatkomponenten bearbeitet, beispielsweise zu Femurschäften für Hüftgelenkersatz. Die Bearbeitung muss nach strengen Protokollen durchgeführt werden, um Oberflächenverunreinigungen (z. B. durch Eisenwerkzeuge) zu verhindern, die als Ausgangspunkt für Korrosion oder Ermüdungsrisse dienen könnten.
Oberflächenverbesserung (kritisch für die Integration): Dies ist ein entscheidender Schritt für die Bio-leistung. Das bearbeitete Implantat bleibt nicht glatt. Es wird einer Oberflächenbehandlung unterzogen, um die Osseointegration (Knochenwachstum auf dem Implantat) zu ermöglichen. Zu den gängigen Methoden gehören:
Sandstrahlen: Erstellt eine makro-raue Oberfläche für die mechanische Verzahnung mit Knochenzement oder Knochen.
Säure-Ätzen: Erzeugt eine mikro-raue Oberflächentopographie, die die Oberfläche dramatisch vergrößert und die Anlagerung und Proliferation von Osteoblasten (knochen-bildenden Zellen) fördert.
Gründliche Reinigung und Passivierung: Die Implantate werden in validierten Verfahren einer umfassenden Reinigung unterzogen, um sämtliche Herstellungsrückstände zu entfernen. Um die schützende Oxidschicht auf der Oberfläche zu maximieren und zu stabilisieren, wird ein Passivierungsschritt eingesetzt, häufig unter Verwendung von Salpetersäure.
Sterilisation: Die fertig verpackten Implantate werden sterilisiert, typischerweise mit Gammastrahlung oder Ethylenoxid (EtO), um sicherzustellen, dass sie beim Öffnen im Operationssaal steril sind.
4. Anwendungsschwerpunkt: Bei welchen spezifischen Arten von medizinischen Implantaten kommt Ti-6Al-7Nb am häufigsten vor und warum?
Ti-6Al-7Nb ist für dauerhafte, lasttragende Implantate spezifiziert, bei denen die Kombination aus hoher Festigkeit, Ermüdungsbeständigkeit und hervorragender Biokompatibilität von entscheidender Bedeutung ist.
Hüftersatzschäfte: Dies ist eine ihrer Hauptanwendungen. Der Femurschaft ist hohen Biege- und Torsionsbelastungen ausgesetzt. Die hohe Ermüdungsfestigkeit von Ti-6Al-7Nb stellt sicher, dass es zyklischer Belastung ein Leben lang standhält. Seine Fähigkeit zur effektiven Oberflächenbehandlung ermöglicht sowohl eine zementierte als auch eine zementfreie (porös beschichtete) Fixierung.
Traumaimplantate: Geräte zur Knochenbruchfixierung wie Kompressionshüftschrauben, Knochenplatten und Marknägel werden üblicherweise aus Ti-6Al-7Nb hergestellt. Diese Implantate erfordern eine hohe Festigkeit zur Stabilisierung von Frakturen und eine ausgezeichnete Biokompatibilität, da sie häufig in direktem Kontakt mit heilendem Knochen und Weichgewebe stehen.
Orthopädische Knochenschrauben: Pedikelschrauben für die Wirbelsäulenversteifung und andere Kortikalisschrauben profitieren von der Festigkeit der Legierung, die beim Einsetzen und Einheilen einem Ablösen und Brechen widersteht.
Abutments und Unterstrukturen für Zahnimplantate: Während die eigentliche Zahnschraube für eine maximale Osseointegration häufig aus reinem Titan (Gr2 oder Gr4) besteht, können die Verbindungsabutments und Gerüste für größere Prothesen aus Ti-6Al-7Nb hergestellt werden, da es bei dünneren Querschnitten eine höhere Festigkeit aufweist.
Die treibende Philosophie bei all diesen Anwendungen ist der Wunsch, die stärkste und ermüdungsbeständigste biokompatible Titanlegierung auf dem Markt zu verwenden, was Ti-6Al-7Nb zur erstklassigen Wahl für anspruchsvolle orthopädische Rekonstruktionen macht.
5. Standards und Rückverfolgbarkeit: Was sind die wichtigsten internationalen Standards für Ti-6Al-7Nb-Stäbe für medizinische Implantate und warum ist Rückverfolgbarkeit nicht verhandelbar?
Die sicherheitskritische Natur medizinischer Implantate erfordert einen kompromisslosen Rahmen internationaler Standards, der jeden Aspekt der Materialproduktion regelt.
Primäre Materialstandards:
ISO 5832-11: Dies ist die wichtigste internationale Norm für „Implantate für die Chirurgie - Metallische Werkstoffe – Teil 11: Titan-6-Aluminium-7-Niob-Knetlegierung.“ Es definiert sorgfältig die chemische Zusammensetzung (einschließlich sehr niedriger Grenzwerte für interstitielle Elemente wie Sauerstoff und Eisen), die mechanischen Eigenschaften und die Mikrostrukturanforderungen für den Stab im Lieferzustand.
ASTM F1295: Dies ist der entsprechende Standard von ASTM International mit dem Titel „Standard Specification for Wrought Titanium-6Aluminum-7Niobium Alloy for Surgical Implant Applications“.
Qualitätsmanagementsystem:
ISO 13485: Dies ist der umfassende QMS-Standard für Medizinprodukte. Jeder Hersteller, von der Mühle, die den Steg herstellt, bis zum Unternehmen, das das endgültige Implantat fertigt, muss zertifiziert sein. Es stellt die einheitliche Gestaltung, Entwicklung, Produktion und Installation medizinischer Geräte sicher.
Biologische Bewertung:
ISO 10993: Diese Normenreihe bewertet die biologische Sicherheit eines Medizinprodukts. Ti-6Al-7Nb besteht aufgrund seiner bewährten und harmlosen Zusammensetzung diese Bewertungen (z. B. hinsichtlich Zytotoxizität, Sensibilisierung und systemischer Toxizität) typischerweise mit hervorragenden Ergebnissen.
Das Gebot der Rückverfolgbarkeit:
Rückverfolgbarkeit ist das Rückgrat der Sicherheit von Medizinprodukten. Es ist nicht-verhandelbar. Jeder Charge von Ti-6Al-7Nb-Stangen muss ein Materialtestbericht (MTR) beiliegen, der Folgendes enthält:
Schmelznummer: Eine eindeutige Kennung, die den Stab auf seine ursprüngliche Schmelze zurückführt.
Chemische Analyse: Bestätigung, dass die Zusammensetzung die strengen Grenzwerte von ISO 5832-11 erfüllt.
Ergebnisse mechanischer Tests: Überprüfung der Zugfestigkeit, Streckgrenze und Dehnung.
Konformitätsbescheinigung: Eine formelle Erklärung des Herstellers.
Dieses System ermöglicht eine vollständige und ununterbrochene Produktkette. Im Falle eines seltenen Problems vor Ort ermöglicht es einen präzisen und schnellen gezielten Rückruf nur der betroffenen Geräte und schützt so die Patientensicherheit und die Integrität des Herstellers.
