1. Was sind die entscheidenden metallurgischen Eigenschaften von Kupfer-Nickel 70/30 und warum sind sie für die Leistung von Rohrbögen im anspruchsvollen Einsatz von entscheidender Bedeutung?
Kupfer-Nickel 70/30, standardisiert als UNS C71500, ist eine Legierung aus etwa 70 % Kupfer, 30 % Nickel, mit bewussten, kontrollierten Zusätzen von Eisen (~0,4-1,0 %) und Mangan (~1,0 % max.). Es handelt sich um eine Alpha-Legierung (einphasig) in fester Lösung, die die Grundlage seiner Eigenschaften bildet.
Für einen Rohrkrümmer-eine Komponente, die Richtungsänderungen, Turbulenzen und potenziellem Partikelaufprall ausgesetzt ist-sind diese Eigenschaften von größter Bedeutung:
Einphasige -Phasenstruktur: Die homogene Alpha-Struktur bietet eine außergewöhnliche Beständigkeit gegen lokale Korrosion wie Lochfraß und Spaltkorrosion. Innerhalb der Legierung selbst gibt es keine sekundären Phasen, die als Auslöser für einen galvanischen Angriff dienen könnten.
Die Eisen- und Mangan-Synergie: Hierbei handelt es sich nicht um Verunreinigungen, sondern um bewusste, kritische Legierungselemente. Eisen in fester Lösung erhöht die Widerstandsfähigkeit gegen Aufprall und Erosion-Korrosion-, eine wichtige Fehlerursache in Rohrbögen, bei denen turbulente Flüssigkeiten mit hoher{3}Geschwindigkeit ihre Richtung ändern, erheblich. Es trägt zur Bildung einer starken, haftenden und selbstheilenden schützenden Oxidschicht auf der Oberfläche (hauptsächlich Cu₂O) bei. Mangan unterstützt die Desoxidation beim Schmelzen und verbessert die Heißverarbeitbarkeit.
Überlegene Festigkeit und Duktilität: Im Vergleich zu 90/10 CuNi oder reinem Kupfer bietet 70/30 eine deutlich höhere Zug- und Streckgrenze und ermöglicht die Konstruktion dünnerer, leichterer Wandbögen, sofern dies gesetzlich zulässig ist, oder bietet einen größeren Sicherheitsfaktor. Seine ausgezeichnete Duktilität ermöglicht die Kaltumformung (z. B. Dornbiegen) zur Herstellung nahtloser Rohrbögen ohne Risse.
Durch die Kombination aus hoher Festigkeit, Duktilität und einer zähen, schützenden Oxidschicht eignen sich C71500-Bögen hervorragend für den Umgang mit Hochgeschwindigkeits-, häufig abrasivem Meerwasser und anderen aggressiven Medien.

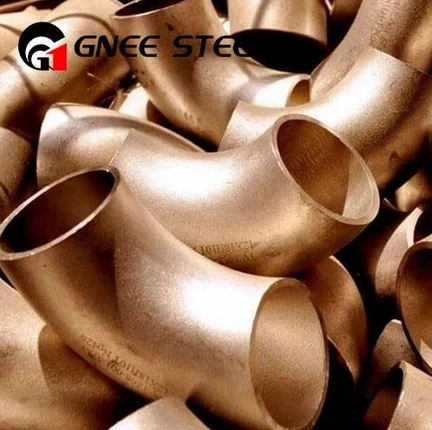

2. Was sind bei der Herstellung von CuNi 70/30-Rohrbögen die wichtigsten Herstellungsmethoden (nahtlos vs. geschweißt) und welche Qualitätsaspekte sind jeweils von größter Bedeutung?
CuNi 70/30-Bögen werden auf zwei Hauptwegen hergestellt, die jeweils unterschiedliche Auswirkungen auf Integrität und Kosten haben:
Nahtlose Bögen (dorngebogen oder warmgeformt): Dies ist die Premium- und gebräuchlichste Methode für kritische Anwendungen.
Prozess: Ein gerades Stück nahtloses CuNi 70/30-Rohr wird mit einer präzisen Radiusmatrize über einen Dorn gebogen. Bei engeren Radien oder dickeren Wänden kann die Biegung an einem erhitzten Rohr durchgeführt werden (Warminduktionsbiegen).
Vorteile: Das Fehlen einer Schweißnaht eliminiert den Hauptrisikobereich für Korrosion und Strukturversagen. Die Kornstruktur fließt kontinuierlich um die Biegung und sorgt so für gleichmäßige mechanische und Korrosionseigenschaften. Dies ist die erforderliche Methode für die meisten Schiffs-, Offshore- und Hochdruckrohrleitungsspezifikationen.
Qualitätsschwerpunkt: Die Kontrolle der Wandverdünnung an den Außenseiten (außerhalb der Biegung) und einer möglichen Faltenbildung an den Innenseiten (innerhalb der Biegung) ist von entscheidender Bedeutung. Maßtoleranzen (insbesondere Ovalität) und die Wärmebehandlung nach dem Biegen (Spannungsarmglühen) müssen streng kontrolliert werden.
Geschweißte Bögen (geschmiedet oder gefertigt): Diese werden durch Zusammenschweißen von zwei oder mehr geschmiedeten oder gepressten Abschnitten hergestellt.
Prozess: Typischerweise wird ein geschmiedeter „Winkelbogen“ (ein geformtes Segment) heiß-umgeformt und dann durch Gas-Wolfram-Lichtbogenschweißen (GTAW/TIG) mit einem oder mehreren identischen Mantelstücken verbunden, um einen vollständigen Bogen zu bilden.
Anwendungen: Häufiger bei größeren Durchmessern (z. B. über 24 Zoll), wo nahtloses Biegen unpraktisch oder unerschwinglich teuer ist.
Qualitätsfokus: Die Schweißverfahrensqualifizierung (WPQ) und die Ausführung sind alles. Für die Schweißung muss ein passendes oder überlegiertes Zusatzmetall (z. B. ERCuNi) verwendet werden. Vollständige Durchdringung, Fehlerfreiheit (Porosität, fehlende Verschmelzung) und eine ordnungsgemäße Wärmebehandlung nach dem Schweißen zur Wiederherstellung der Korrosionsbeständigkeit in der Hitzeeinflusszone (HAZ) sind nicht-verhandelbar.. 100 % Röntgenprüfung (RT) ist Standard.
Für kritische Salzwasser-, Chemie- oder Offshore-Anwendungen werden aufgrund ihrer inhärenten Zuverlässigkeit überwiegend nahtlose Dorn-{0}}gebogene Winkelstücke eingesetzt.
3. Welche spezifischen Schweißverfahren und Vorsichtsmaßnahmen sind beim Einbau von CuNi 70/30-Bögen in ein Rohrleitungssystem unbedingt erforderlich?
Richtiges Schweißen ist entscheidend, um die Korrosionsbeständigkeit der gesamten Baugruppe aufrechtzuerhalten. Die Verfahren sind streng und unterscheiden sich von denen für Kohlenstoff- oder Edelstahl.
Auswahl des Zusatzwerkstoffs: Das Leitprinzip besteht darin, einen Zusatzwerkstoff mit einer Korrosionsbeständigkeit zu verwenden, die mindestens der des Grundmetalls entspricht. ERCuNi (AWS A5.6-Klassifizierung) ist die Standardwahl, typischerweise mit einer Zusammensetzung ähnlich 70/30 oder manchmal 70/30 mit höherem Eisen/Mangan-Gehalt. Unter keinen Umständen sollte ein Füllstoff für 90/10 CuNi- oder Kupfer--Siliziumlegierungen verwendet werden, da dadurch ein galvanisches Paar entstehen würde.
Fugenvorbereitung und -reinigung: Eine sorgfältige Reinigung ist unerlässlich. Alle Oxide, Fette und Verunreinigungen müssen mit Edelstahlbürsten (speziell für CuNi) und zugelassenen Lösungsmitteln aus der Schweißzone entfernt werden. Oxide können zu mangelnder Verschmelzung und Porosität führen.
Schutzgas: 100 % Argon wird für die GTAW-Abschirmung und -Unterlage verwendet. Sowohl an der Wurzel als auch an der Vorderseite der Schweißnaht ist eine hervorragende Gasabdeckung erforderlich, um Oxidation (die als schwarze Rußablagerung erscheint) zu verhindern. Oft werden Schleppschilde empfohlen.
Vor-Vorwärmung und Zwischenlagentemperatur: Vor-ist für dünne Abschnitte im Allgemeinen nicht erforderlich, kann aber bei dicken Wänden verwendet werden, um Risse zu verhindern. Entscheidend ist, dass die Zwischenlagentemperatur unter 150 Grad (300 Grad F) gehalten wird. Übermäßiger Wärmeeintrag kann zu Kornwachstum in der HAZ führen und so die Festigkeit und Korrosionsbeständigkeit verringern.
Post-Wärmebehandlung nach dem Schweißen (PWHT): Für alle bis auf die kleinsten Schweißnähte ist ein vollständiges Lösungsglühen (schnelle Abkühlung von 1050-1150 °F) vorgeschrieben, um alle ausgeschiedenen Phasen aufzulösen und die einphasige Struktur in der WEZ wiederherzustellen. Anschließend erfolgt ein schnelles Abschrecken, um einer Versprödung vorzubeugen. Für bestimmte Anwendungen kann eine Spannungsentlastung bei etwa 500–600 °F eine Alternative sein.
4. Was sind über Meerwassersysteme hinaus weitere wichtige industrielle Anwendungen für CuNi 70/30-Bögen und welche Eigenschaften bestimmen ihren jeweiligen Einsatz?
Während die Schiffstechnik sein Hauptgebiet ist, macht das einzigartige Eigenschaftsprofil von CuNi 70/30 es in mehreren anderen rauen Umgebungen von unschätzbarem Wert:
Offshore-Öl- und Gasproduktion und -verarbeitung: Rohrbögen werden in Löschwassersystemen, der Förderung von produziertem Wasser und Kühlsystemen verwendet. Der entscheidende Treiber ist dabei die Beständigkeit gegen Sulfid-Spannungsrissbildung (SSC) und Korrosion durch saure Gase (H₂S und CO₂). CuNi 70/30 schneidet in Umgebungen mit niedrigem -Sauerstoff- und Sulfidgehalt deutlich besser ab als viele rostfreie Stähle.
Chemie- und Prozessindustrie: Beim Umgang mit Alkalien, Salzen, organischen Verbindungen und reduzierenden Säuren (wie unbelüftete Salz- und Schwefelsäure). Wertvoll ist seine Beständigkeit gegenüber einem weiten pH-Bereich und nicht-oxidierenden Medien. Die Anti-Biofouling-Eigenschaft ist auch entscheidend für die Verhinderung mikrobiell-induzierter Korrosion (MIC) in Prozessströmen.
Entsalzungsanlagen (mehrstufige Flash- und thermische Entsalzungsanlagen): Wird häufig in Wärmerückgewinnungs- und Soleerhitzerbereichen eingesetzt. Die entscheidende Eigenschaft ist hier die Beständigkeit gegen Korrosion und Ablagerungen bei erhöhten Temperaturen (in einigen Abschnitten bis zu ~250 Grad/480 Grad Fahrenheit) und die Aufrechterhaltung der thermischen Effizienz.
Stromerzeugung: In Speisewassererhitzern, Kondensatoren und Hilfskühlleitungen (insbesondere dort, wo Brack- oder Meerwasser das Kühlmittel ist). Die Kombination aus Wärmeleitfähigkeit, Korrosionsermüdungsbeständigkeit und Erosionsbeständigkeit gewährleistet eine langfristige Zuverlässigkeit unter Temperaturwechselbedingungen.
Sanitär- und Ballastsysteme an Bord: Wird in Rohrleitungen verwendet, bei denen Hygiene und Beständigkeit gegen Abfallströme wichtig sind, was wiederum die Beständigkeit und Haltbarkeit gegen Biofouling ausnutzt.
5. Welche kritischen Faktoren sind bei der Auswahl und Beschaffung von CuNi 70/30-Bögen zu bewerten, um die Einhaltung internationaler Druckrohrleitungsvorschriften und Projektspezifikationen sicherzustellen?
Die Beschaffung dieser Komponenten für Code-{0}konforme Arbeiten (z. B. ASME B31.3 Process Piping, B31.1 Power Piping oder spezifische Marinestandards) erfordert eine strenge technische und Dokumentationsprüfung.
Materialzertifizierung: Ein Mill Test Certificate (MTC) oder ein Konformitätszertifikat gemäß ASTM B466/B467 (Standardspezifikation für nahtlose und geschweißte Kupfer-Nickel-Rohre) ist die Grundlage. Es muss die chemische Zusammensetzung und die mechanischen Eigenschaften überprüfen. Für Marineprojekte kann MIL-C-15726 oder DIN 17664 angegeben werden.
Herstellungsstandard und Abmessungen: Der Winkel muss einem Maßstandard wie ASME B16.9 (Factory-Made Wrought Buttwelding Fittings) entsprechen. Dies gewährleistet eine ordnungsgemäße Passung und Wandstärkenanpassung (Plan) an das Verbindungsrohr. Der Käufer muss den Typ (kurzer/langer Radius, 45 Grad/90 Grad), Zeitplan und Nenngröße angeben.
Rückverfolgbarkeit und Kennzeichnung: Jede Armatur sollte dauerhaft mit der Materialqualität (z. B. C71500), dem Herstellerlogo, der Größe, dem Zeitplan und der Schmelzennummer gekennzeichnet sein. Dies ermöglicht eine vollständige Rückverfolgbarkeit bis zur Schmelze und der Verarbeitungshistorie.
Anforderungen an die zerstörungsfreie Prüfung (NDE): Abhängig von der Serviceklasse können zusätzliche Tests über den Standard-Hydrotest hinaus erforderlich sein. Dies kann Folgendes umfassen:
Farbeindringprüfung (DPI): Zur Erkennung von Oberflächenfehlern an den Schweißnähten von bearbeiteten Rohrbögen oder dem Grundmetall.
Durchstrahlungsprüfung (RT): Obligatorisch für alle Schweißnähte in gefertigten/bearbeiteten Rohrbögen und kann für den Biegebereich nahtloser Rohrbögen vorgeschrieben werden, um auf Verarbeitungsfehler zu prüfen.
Positive Materialidentifizierung (PMI): Verwendung einer RFA-Pistole vor Ort, um zu überprüfen, ob die Legierungszusammensetzung mit den Unterlagen übereinstimmt. Dies ist ein entscheidender Schritt zur Vermeidung von Materialverwechslungen.
Konservierung und Verpackung: CuNi-Bögen müssen ordnungsgemäß gereinigt, getrocknet und verpackt werden (häufig mit Kappen/Stopfen), um Korrosion, Lochfraß und mechanische Schäden während des Transports und der Lagerung zu verhindern. Auf Öl- oder Fett-basierte Konservierungsmittel wird in der Regel verzichtet, da sie das anschließende Schweißen beeinträchtigen können.
