1. Was ist die grundlegende Identität und das metallurgische Prinzip der GH4037-Legierung und warum ist ihre „Stabform“ für Hochleistungsanwendungen so wichtig?
GH4037 ist eine ausscheidungshärtende Superlegierung auf Nickel-Chrom--Basis. Dies ist die chinesische Standardbezeichnung, die auf dem internationalen Markt Legierungen wie Nimonic 80A entspricht. Seine grundlegende Identität ist die einer Legierung mit mittlerer{6}}Temperatur und hoher-Festigkeit, die speziell für den Einsatz im Temperaturbereich von 750-850 Grad (1382-1562 Grad F) entwickelt wurde. Es ist ein klassisches Beispiel für eine Knetsuperlegierung der frühen Generation, die ihre Eigenschaften durch eine Kombination aus Mischkristallverfestigung und Ausscheidungshärtung erreicht.
Das metallurgische Prinzip hinter GH4037 ist zwei-fach:
Fest-Lösungsverstärkung: Die Nickel-Chrom-Matrix sorgt für eine stabile austenitische (flächen-zentrierte kubische) Struktur. Chrom (~20 %) trägt zur Festigkeit der festen Lösung bei und verleiht, was am wichtigsten ist, eine hervorragende Beständigkeit gegen Oxidation und Heißkorrosion.
Ausscheidungshärtung (Alterung): Der primäre Verstärkungsmechanismus beruht auf der Ausscheidung einer kohärenten, geordneten intermetallischen Phase, bekannt als Gamma-Primärphase ('), basierend auf Ni₃(Al, Ti). Der sorgfältig ausgewogene Aluminium- und Titangehalt in GH4037 ermöglicht die Bildung einer feinen, gleichmäßigen Dispersion dieser Partikel während der Wärmebehandlung, die als starke Hindernisse für die Versetzungsbewegung wirken und die Festigkeit und Kriechfestigkeit drastisch erhöhen.

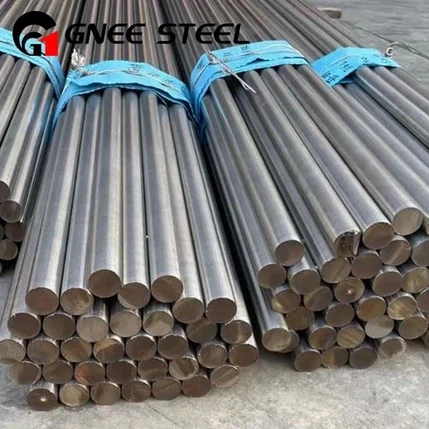

Die „Stabform“ (einschließlich runder und rechteckiger Stäbe) ist aus mehreren wichtigen Gründen industriell von entscheidender Bedeutung:
Schmiedematerial für rotierende Komponenten: Es ist der Hauptrohstoff für das Gesenkschmieden kritischer Komponenten wie Turbinenschaufeln und Befestigungselemente in Strahltriebwerken und Gasturbinen. Die gleichmäßige, feinkörnige Mikrostruktur des Stabes ist für die Entwicklung der erforderlichen Richtungseigenschaften und Zuverlässigkeit beim Schmieden von entscheidender Bedeutung.
Direktbearbeitung: Stangenmaterial wird direkt zu einer Vielzahl hochbeanspruchter Komponenten bearbeitet, bei denen Schmieden nicht möglich ist, wie z. B. Scheiben, Ringe und Wellen für kleinere Motoren oder Prüfstände.
Materialkonsistenz: Die bearbeitete Stabform sorgt für eine homogene und gleichmäßige Mikrostruktur im gesamten Querschnitt, was für die Gewährleistung einer vorhersehbaren und zuverlässigen Leistung unter hohen Zentrifugal- und Wärmebelastungen von entscheidender Bedeutung ist.
Im Wesentlichen dient der GH4037-Legierungsstab als grundlegendes Konstruktionsmaterial, aus dem kritische, stark beanspruchte Komponenten hergestellt werden, die in einem anspruchsvollen mittleren Temperaturbereich betrieben werden.
2. Welche spezifischen Eigenschaften bietet GH4037 für eine Turbinenschaufel in einem Flugzeugtriebwerk, die es zu einer geeigneten Wahl machen?
Turbinenschaufeln, insbesondere in den Hochdruckstufen älterer und einiger moderner Industriegasturbinen, arbeiten unter einer brutalen Kombination aus extremer Zentrifugalkraft, hoher Temperatur und oxidativer Atmosphäre. GH4037 wurde entwickelt, um eine Reihe spezifischer Eigenschaften zu bieten, die es zu einer historisch erfolgreichen und immer noch relevanten Wahl für diese Anwendung machen.
Haupteigenschaften von GH4037 für Turbinenschaufeln:
Hohe Zug- und Streckgrenze bei erhöhten Temperaturen: Die ausscheidungsgehärtete Struktur von GH4037 bietet die nötige Festigkeit, um den immensen Zentrifugalkräften standzuhalten, die versuchen, die Klinge bei Betriebsgeschwindigkeiten von Zehntausenden U/min auseinanderzuziehen. Seine Kraftspitze ist perfekt auf das Betriebsfenster von 750–850 Grad abgestimmt.
Ausgezeichnete Kriech- und Spannungs-Brucheigenschaften: Dies ist wohl die kritischste Eigenschaft. Eine Turbinenschaufel steht bei hoher Temperatur unter ständiger Belastung. Kriechen ist die langsame, zeitabhängige Verformung, die unter diesen Bedingungen auftreten kann. GH4037 bietet eine hervorragende Beständigkeit gegen diese Verformung und eine lange Zeit-bis-Bruch, wodurch sichergestellt wird, dass die Klinge ihre Maßhaltigkeit beibehält und nicht vorzeitig ausfällt.
Gute Beständigkeit gegen hohe Ermüdungszyklen (HCF): Die Rotorblätter sind hochfrequenten Vibrationen durch den Gasstrom ausgesetzt. Die feinkörnige, homogene Struktur von GH4037 bietet eine gute Beständigkeit gegen Rissbildung unter diesen zyklischen Belastungen.
Hervorragende Oxidationsbeständigkeit: Der Chromgehalt von ~20 % bildet eine dichte, haftende Schicht aus Chromoxid (Cr₂O₃) auf der Oberfläche und schützt das darunter liegende Grundmetall vor schneller Oxidation und Zersetzung im Heißgaspfad.
Gute Strukturstabilität: Die Gamma-Primär-Ausscheidungen in GH4037 sind innerhalb des Betriebstemperaturbereichs relativ stabil, was bedeutet, dass sich die Eigenschaften der Legierung über die vorgesehene Lebensdauer nicht wesentlich verschlechtern.
Während neuere Einkristalllegierungen GH4037 hinsichtlich der ultimativen Temperaturbeständigkeit für die fortschrittlichsten Triebwerke übertroffen haben, bleibt GH4037 ein kostengünstiges und äußerst zuverlässiges Arbeitstier für Schaufeln in vielen Industrieturbinen und in weniger anspruchsvollen Phasen von Flugtriebwerken, wo das Gleichgewicht zwischen Eigenschaften, Herstellbarkeit und Kosten optimal ist.
3. Beschreiben Sie die kritische Wärmebehandlungssequenz für einen GH4037-Stab, um seine optimalen Eigenschaften für eine Turbinenschaufel zu erreichen.
Die Eigenschaften einer Komponente wie einer Turbinenschaufel, die aus einer GH4037-Stange bearbeitet oder geschmiedet wird, sind nicht inhärent; Sie werden sorgfältig durch einen präzisen und nicht verhandelbaren mehrstufigen Wärmebehandlungsprozess „vermittelt“. Dieser Prozess dient dazu, die Legierungselemente in Lösung zu bringen und dann die festigende Gamma-Primärphase in kontrollierter, optimaler Größe und Verteilung auszufällen.
Die Standardwärmebehandlung für GH4037 umfasst normalerweise einen zweistufigen Prozess:
Schritt 1: Lösungsbehandlung
Prozess: Das Bauteil wird auf einen Temperaturbereich von 1080 Grad ± 10 Grad (1976 Grad F ± 18 Grad F) erhitzt, ausreichend lange gehalten (normalerweise 8 Stunden, abhängig von der Abschnittsgröße) und dann abgekühlt. Die Kühlrate ist entscheidend und erfolgt in der Regel durch Luftkühlung.
Metallurgisches Ziel:
Um das Aluminium und Titan wieder in der Nickelmatrix aufzulösen, werden die Gamma-Primärbildner in eine gleichmäßige feste Lösung gebracht.
Zur Kontrolle der Korngröße. Die relativ lange Haltezeit bei dieser Temperatur ermöglicht eine Kornvergröberung, was sich positiv auf die Optimierung der Zeitstandfestigkeit auswirkt.
Die Luftkühlung ist schnell genug, um die Ausfällung grober, unerwünschter Phasen beim Abkühlen zu verhindern, aber nicht so schnell, dass es zu übermäßigen thermischen Spannungen kommt.
Schritt 2: Alterungsbehandlung (Niederschlag).
Prozess: Nach der Lösungsbehandlung wird das Teil auf eine niedrigere Temperatur von 700 Grad ± 10 Grad (1292 Grad F ± 18 Grad F) erhitzt, 16 Stunden lang gehalten und dann an der Luft auf Raumtemperatur abgekühlt.
Metallurgisches Ziel: Dieses längere Erhitzen auf eine mittlere Temperatur ermöglicht die homogene Keimbildung und das Wachstum einer feinen, gleichmäßigen und kohärenten Dispersion der festigenden Gamma-Primär-(')-Ausscheidungen. Hier erreicht die Legierung ihre höchste Festigkeit, da diese nanoskaligen Partikel die Versetzungsbewegung effektiv blockieren.
Jede Abweichung von dieser vorgeschriebenen Reihenfolge-wie falsche Temperaturen, unzureichende Haltezeiten oder eine unangemessene Abkühlrate-kann zu einer nicht-optimalen Niederschlagsstruktur führen (z. B. zu grobes oder inhomogenes Gamma-Primär), was zu einer erheblichen Verringerung der Kriechlebensdauer, der Zugfestigkeit und der Gesamtzuverlässigkeit der Komponenten führt.
4. Was sind die wichtigsten Bearbeitungs- und Schweißherausforderungen im Zusammenhang mit GH4037-Stangenmaterial?
Die Bearbeitung und das Schweißen von GH4037-Stangenmaterial stellt aufgrund seiner hohen Festigkeit bei erhöhten Temperaturen, seiner Tendenz zur Kaltverfestigung und seiner spezifischen metallurgischen Empfindlichkeit gegenüber Hitze erhebliche Herausforderungen dar.
Bearbeitungsherausforderungen und -strategien:
Hohe Festigkeit und Kaltverfestigung: Die Legierung behält ihre hohe Festigkeit auch bei den erhöhten Temperaturen, die an der Schneidspitze entstehen. Es funktioniert auch-härtet schnell aus.
Strategie: Verwenden Sie scharfe Hartmetallwerkzeuge mit positivem -Spanwinkel. Halten Sie eine konstante, hohe Vorschubgeschwindigkeit ein, um sicherzustellen, dass der Schnitt unterhalb der kaltverfestigten Schicht erfolgt. Vermeiden Sie es, das Werkzeug verweilen zu lassen.
Abrasiver Werkzeugverschleiß: Die harten Gamma-Primär-Ausscheidungen wirken als abrasive Partikel und führen zu einem schnellen Flanken- und Kerbverschleiß an Schneidwerkzeugen.
Strategie: Verwenden Sie hochwertige, verschleißfeste Hartmetallsorten (z. B. Mikrokornsorten mit PVD-Beschichtungen wie TiAlN). Sorgen Sie für maximale Steifigkeit der Maschine und des Aufbaus, um Vibrationen zu minimieren.
Schlechte Wärmeleitfähigkeit: Die Wärme konzentriert sich an der Schneidkante und beschleunigt den Verschleiß des Werkzeugs.
Strategie: Verwenden Sie ein Hochdruck--Flutkühlmittel mit hohem -Druck, um Wärme abzuleiten und Späne effektiv abzutransportieren.
Herausforderungen und Überlegungen beim Schweißen:
Das Schweißen von GH4037 wird aufgrund seiner metallurgischen Beschaffenheit im Allgemeinen nicht für stark beanspruchte Komponenten wie Turbinenschaufeln empfohlen.
Rissanfälligkeit: Die Legierung ist sehr anfällig für Spannungsrisse in der Wärmeeinflusszone (HAZ). Dies liegt daran, dass die WEZ auf einen Temperaturbereich erhitzt wird, in dem sich Gamma-Primärpartikel ausscheiden, was zu einer Verfestigung und Versprödung führt, während sich das umgebende Material zusammenzieht und hohe Zugspannungen induziert.
Post-Dilemma der Wärmebehandlung nach dem Schweißen (PWHT): Eine vollständige Lösungswärmebehandlung nach dem Schweißen wäre erforderlich, um eine gleichmäßige Mikrostruktur und Eigenschaften wiederherzustellen. Dies ist jedoch für ein fertiges Bauteil oft unpraktisch und kann zu Verzerrungen führen.
Anwendung: Wenn Schweißarbeiten durchgeführt werden müssen (z. B. zur Reparatur oder an unkritischen statischen Bauteilen), ist äußerste Sorgfalt erforderlich. Verwenden Sie ein Schweißzusatzwerkstoff mit passender Zusammensetzung, wenden Sie eine Vorwärmung an, nutzen Sie die geringstmögliche Wärmezufuhr und eine vollständige Nachwärmebehandlung ist nach dem Schweißen fast immer obligatorisch.
5. Wie positioniert sich der GH4037-Stab aufgrund seiner Leistung und Anwendung innerhalb des breiteren Spektrums von Superlegierungen auf Nickelbasis?
GH4037 nimmt eine bestimmte, historisch wichtige Stufe in der Familie der Superlegierungen auf Nickelbasis- ein. Im Vergleich zu früheren Eisen-{3}Nickel-Legierungen stellt sie eine deutliche Leistungssteigerung dar, wurde jedoch in der Temperaturbeständigkeit von fortschrittlicheren Knet- und Gusslegierungen übertroffen.
Leistungs- und Anwendungsspektrum:
Niedrigere Temperatur/hohe Verarbeitbarkeit: Eisen-Nickellegierungen (z. B. A-286, GH2132)
Temperaturgrenze: ~700 Grad (1292 Grad F)
Eigenschaften: Gute Festigkeit, geringere Kosten, hervorragende Verarbeitbarkeit.
Anwendungen: Turbinenscheiben, Gehäuse und Befestigungselemente in Abschnitten mit niedrigeren Temperaturen.
Mittlere Temperatur / klassische Knetlegierung: GH4037 (Nimonic 80A)
Temperaturgrenze: ~850 Grad (1562 Grad)
Eigenschaften: Hervorragende Kriech- und Bruchfestigkeit im vorgesehenen Bereich, gute Oxidationsbeständigkeit. Seit vielen Jahren der Maßstab für geschmiedete Turbinenschaufeln.
Anwendungen: Turbinenschaufeln und Befestigungselemente in Strahltriebwerken und Industriegasturbinen.
Höhere Temperaturen / fortschrittliche Knetlegierungen: Waspaloy (GH4738), René 41
Temperaturgrenze: ~870–980 Grad (1600–1800 Grad F)
Eigenschaften: Höherer Volumenanteil von Gamma-Primär für höhere Festigkeit und Temperaturbeständigkeit, jedoch schwieriger zu verarbeiten und zu schweißen.
Anwendungen: Hochdruckturbinenscheiben, -schaufeln und kritische statische Strukturen.
Premium/Höchste Temperatur: Gerichtet erstarrte (DS) und einkristalline (SX) Legierungen
Temperaturgrenze: 1000 Grad + (1832 Grad F+)
Eigenschaften: Die Eliminierung von Korngrenzen (in SX) sorgt für eine beispiellose Kriech- und thermische Ermüdungsbeständigkeit.
Anwendungen: Die fortschrittlichsten -Hochdruckturbinenschaufeln und -leitschaufeln.
Fazit zur Positionierung:
Der GH4037-Stab ist ein klassischer, bewährter Leistungsträger in der Kategorie der Mitteltemperatur-Superlegierungen. Es handelt sich nicht um die fortschrittlichste Legierung mit der höchsten{3}}Temperatur, die es gibt, aber sie bietet ein zuverlässiges und gut{4}verstandenes Gleichgewicht aus hoher Festigkeit, Kriechfestigkeit und Oxidationsbeständigkeit für ein genau-definiertes Anwendungsfenster. Sein Einsatz stellt eine kostengünstige und hochentwickelte Lösung für kritische rotierende Komponenten in Umgebungen dar, in denen die extreme Leistung (und Kosten) von DS/SX-Legierungen nicht erforderlich sind. Es bleibt ein wichtiger Werkstoff im Bestand der Gasturbinentechnik.
