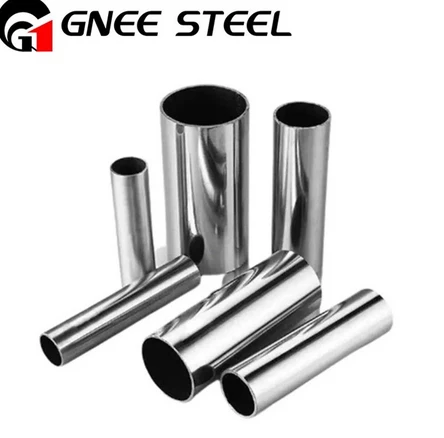

Das Material des K500 Monel-Rohrs istMonel K500-eine ausscheidungs-härtende Nickel--Kupfer-Superlegierung, abgeleitet vom bekannteren-Monel 400 (einer durch feste-Lösung-verstärkten Nickel-Kupferlegierung). Im Gegensatz zu Standard-Monel 400, das für die Festigkeit auf Nickel-Kupfer-Mischkristalllösungen- beruht, ist Monel K500 mit geringen Zusätzen von Aluminium und Titan modifiziert, wodurch es einer Wärmebehandlung (Ausscheidungshärtung) unterzogen werden kann, um eine deutlich höhere Festigkeit und Härte zu erreichen.
Monel K500-Rohre wurden speziell -für Anwendungen entwickelt, die eine Kombination von erfordernüberlegene Korrosionsbeständigkeit(vergleichbar mit Monel 400) undverbesserte mechanische Festigkeit(weit über Monel 400). Sie werden häufig in rauen Umgebungen eingesetzt, beispielsweise in der Schiffstechnik (Meerwasserleitungen), bei der Öl- und Gasexploration (Bohrlochrohre, Rohrleitungen für Offshore-Plattformen), in der chemischen Verarbeitung (Transport korrosiver Flüssigkeiten) und in der Luft- und Raumfahrt (Hydraulikleitungen in korrosiven Atmosphären). Das Rohrmaterial behält die inhärente Beständigkeit von Monel gegenüber Meerwasser, Salzlake, Schwefelsäure und organischen Säuren bei und bietet gleichzeitig die hohe Festigkeit, die für den Einsatz bei hohem-Druck oder hoher-Beanspruchung-erforderlich ist. Dies macht es zu einer erstklassigen Alternative zu Monel 400-Rohren in anspruchsvollen Struktur- und Flüssigkeitshandhabungsszenarien-.
Monel K500 (nach ASTM-Standards als UNS N05500 oder nach europäischen Standards als Werkstoff Nr. 2.4375 bezeichnet) hat eine streng kontrollierte chemische Zusammensetzung, die sich auf Nickel (als Matrix) und Kupfer konzentriert, mit Spurenzusätzen von Aluminium und Titan zur Ausscheidungshärtung. Verunreinigungselemente sind streng begrenzt, um Korrosionsbeständigkeit und Reaktionsfähigkeit bei der Wärmebehandlung sicherzustellen.
Die folgende Tabelle gibt einen Überblick darüberStandardchemische Zusammensetzung(gemäß ASTM B865, der primären Spezifikation für Monel K500):
Notiz: Zwischen den Herstellern kann es zu geringfügigen Abweichungen kommen, aber alle Chargen müssen den oben genannten Bereichen entsprechen, um ASTM B865 und andere Industriestandards für Korrosionsbeständigkeit und mechanische Leistung zu erfüllen.
Die Härte von Monel K500 beträgthängt stark von seinem Wärmebehandlungszustand ab-ein charakteristisches Merkmal von ausscheidungshärtenden Legierungen-. Im Gegensatz zu Monel 400 (das im geglühten Zustand eine relativ feste Härte aufweist) kann Monel K500 durch Wärmebehandlung auf unterschiedliche Härtegrade zugeschnitten werden, um den Anwendungsanforderungen gerecht zu werden (z. B. duktil für die Umformung vs. hart für hochfesten Einsatz). Nachfolgend sind die typischen Härtewerte für die drei häufigsten Wärmebehandlungszustände aufgeführt, gemessen mit standardisierten Testmethoden:
Glühen ist die erste Wärmebehandlung für Monel K500, bei der die Legierung auf erhitzt wird980 Grad – 1040 Grad (1800 Grad F – 1900 Grad F), 30–60 Minuten lang halten, um alle Niederschläge (z. B. '-Phase) in der Nickel-Kupfermatrix aufzulösen, und dann schnell abkühlen (Abschrecken mit Wasser). Dieser Zustand maximiert die Duktilität und bereitet die Legierung auf die anschließende Ausscheidungshärtung vor.
Rockwell-Härte (HRC): Ungefähr 20 – 25 HRC
Brinellhärte (HB): Ungefähr 180 – 220 HB
Vickers-Härte (HV): Ungefähr 190 – 230 HV
Zweck: Wird für Herstellungsprozesse wie Rohrbiegen, Flanschen oder die Bearbeitung komplexer Geometrien verwendet, bei denen eine hohe Duktilität erforderlich ist, um Risse zu vermeiden. Dies ist nicht der Einsatzzustand für Anwendungen mit hoher -Festigkeit, da die Festigkeit der Legierung hier am niedrigsten ist.
Die Ausscheidungshärtung (Alterung) ist die wichtigste Wärmebehandlung, um die volle Festigkeit und Härte von Monel K500 freizusetzen. Nach dem Glühen wird die Legierung auf eine niedrigere Temperatur erhitzt (450 Grad – 550 Grad (840 Grad F – 1020 Grad F)) und 2–6 Stunden lang gehalten (die genaue Zeit/Temperatur hängt von der gewünschten Härte ab), dann an der Luft abgekühlt. Dieser Prozess induziert die gleichmäßige Ausfällung von Partikeln der feinen Phase (Ni₃Al, Ti) in der Matrix.-Diese Partikel blockieren die Versetzungsbewegung und erhöhen so drastisch die Härte und Festigkeit.
Der häufigste Alterungszustand (gemäß ASTM B865) liefert die folgenden Härtewerte:
Rockwell-Härte (HRC): Ungefähr 38 – 45 HRC
Brinellhärte (HB): Ungefähr 360 – 430 HB
Vickers-Härte (HV): Ungefähr 380 – 450 HV
Zweck: Dies ist der Standard-Servicezustand für Monel K500-Rohre und -Komponenten. Die Härte in diesem Zustand entspricht einer Zugfestigkeit von ca. 1100–1300 MPa (deutlich höher als die ca. 550 MPa von Monel 400) und eignet sich daher für Hochdruckrohre, Bohrlochwerkzeuge und Schiffsbauteile, die sowohl Festigkeit als auch Korrosionsbeständigkeit erfordern.
Nach der Kaltumformung (z. B. Kaltziehen von Rohren) wird manchmal ein spannungsarmer Zustand verwendet, um innere Spannungen zu reduzieren, ohne die Legierung vollständig auszuhärten. Dabei wird erhitzt315 Grad – 425 Grad (600 Grad F – 800 Grad F)für 1–2 Stunden, anschließend Luftkühlung.
Rockwell-Härte (HRC): Ungefähr 28 – 32 HRC
Brinellhärte (HB): Ungefähr 270 – 310 HB
Vickers-Härte (HV): Ungefähr 280 – 320 HV
Zweck: Reduziert das Risiko von spannungsbedingten-Rissbildungen nach der Kaltumformung bei gleichzeitiger Beibehaltung einer moderaten Festigkeit-wird für Rohre verwendet, die nach der Bearbeitung eine gewisse Formbarkeit erfordern-aber dennoch eine höhere Festigkeit als im geglühten Zustand benötigen.
Härte vs. Korrosionsbeständigkeit: Im Gegensatz zu vielen Legierungen, bei denen eine höhere Härte die Korrosionsbeständigkeit verringert, behält Monel K500 bei allen Wärmebehandlungszuständen die gleiche hervorragende Korrosionsbeständigkeit. Seine Ausfällungen in der Phase beeinträchtigen nicht die Bildung des schützenden Oxidfilms, der vor Meerwasser und korrosiven Flüssigkeiten schützt.
Chargenkonsistenz: Die Härtewerte können zwischen den Chargen aufgrund geringfügiger Unterschiede in der Zusammensetzung oder Abweichungen im Wärmebehandlungsprozess leicht variieren. Hersteller müssen jedoch die Einhaltung der Härtetoleranzen von ASTM B865 (z. B. ±2 HRC für den gealterten Zustand) sicherstellen, um die Anwendungsanforderungen zu erfüllen.
Zusammenfassend lässt sich sagen, dass die Härte von Monel K500 eine einstellbare Eigenschaft ist: Der geglühte Zustand priorisiert die Duktilität für die Herstellung, der gealterte Zustand liefert maximale Härte für einen hochfesten Einsatz und der spannungsentlastete Zustand bietet einen ausgewogenen Mittelweg-, und das alles unter Beibehaltung seiner charakteristischen Korrosionsbeständigkeit.
