Warum ist GH4049 für eine Hochdruckturbinenschaufel in einem modernen Strahltriebwerk eine geeignete Materialwahl und wie schneidet es im Vergleich zu GH4037 ab?

1. Was ist die grundlegende Identität und das metallurgische Prinzip der Legierung GH4049 und was macht die „Bar“-Form für die Industrie so wichtig?

GH4049 ist eine ausscheidungsgehärtete Superlegierung auf Nickelbasis. Dabei handelt es sich um die chinesische Standardbezeichnung für eine Legierung, die internationalen Qualitäten wie Nimonic 105 ähnelt. Sie wird als Hochtemperatur-Knetsuperlegierung mit hoher Festigkeit klassifiziert, die speziell für extreme Betriebsbedingungen entwickelt wurde, typischerweise im Bereich von 900–1000 Grad (1652–1832 Grad). F). Seine Entwicklung stellt einen bedeutenden Fortschritt dar, wenn es darum geht, eine sehr hohe Temperaturfestigkeit mit einer angemessenen Umweltbeständigkeit in Einklang zu bringen.

Das metallurgische Prinzip hinter GH4049 ist eine ausgeklügelte Kombination von Mechanismen:

Komplexe feste-Lösungsverstärkung: Die Nickel-Kobalt-Chrom-Matrix ist stark mit mehreren festen-Lösungsverstärkungsmitteln verstärkt. Kobalt (~20 %) reduziert die Löslichkeit von Aluminium und Titan in der Matrix und ermöglicht so einen höheren Volumenanteil der verstärkenden Gamma-Primärphase. Außerdem verlangsamt es die Diffusion und erhöht so die Kriechfestigkeit. Wolfram und Molybdän sorgen für eine starke Festlösungsverfestigung und erhöhen die Hochtemperaturfestigkeit und Kriechfestigkeit der Legierung erheblich.

Ausfällungshärtung mit hohem Volumenanteil: Die primäre Verfestigung kommt von einem hohen Volumenanteil der kohärenten, geordneten Gamma-Primärphase ('), Ni₃(Al, Ti). Der hohe kombinierte Gehalt an Aluminium und Titan ermöglicht dies und erzeugt eine dichte Dispersion dieser Ausscheidungen, die die Versetzungsbewegung effektiv blockiert.

Korngrenzenkontrolle: Zusätze von Kohlenstoff und Bor bilden stabile Karbide und Boride an Korngrenzen, die die Grenzen festlegen und die Kriechbruchduktilität und Lebensdauer verbessern.

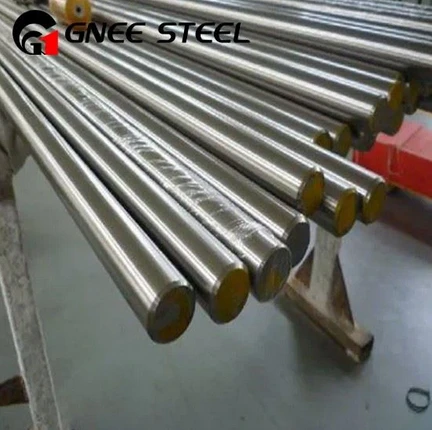

Die „Bar“-Form ist aus mehreren wichtigen Gründen industriell wichtig:

Kritisches Schmiedematerial: Es dient als wesentliches Knüppelmaterial für das Gesenkschmieden der anspruchsvollsten rotierenden Komponenten in Gasturbinentriebwerken, vor allem Hochdruckturbinenschaufeln. Die gleichmäßige, feinkörnige Mikrostruktur des Stabes ist Voraussetzung für die Ausbildung der erforderlichen Eigenschaften während der aufwendigen Schmiede- und Wärmebehandlungsprozesse.

Direkte Bearbeitung von Komponenten: Stangenmaterial wird direkt zu anderen hoch{0}belasteten Teilen wie Turbinenscheiben (für kleinere Motoren), Ringen, Wellen und Befestigungselementen verarbeitet, bei denen die Eigenschaften von GH4049 erforderlich sind.

Strukturkonsistenz: Die bearbeitete Stabform sorgt für eine homogene und gleichmäßige Mikrostruktur im gesamten Querschnitt, die für die Vorhersage und Gewährleistung einer zuverlässigen Leistung unter extremen Zentrifugal-, Wärme- und Vibrationsbelastungen von entscheidender Bedeutung ist.

Im Wesentlichen handelt es sich bei der GH4049-Legierungsstange um einen leistungsstarken technischen Werkstoff, aus dem die am stärksten beanspruchten Komponenten in den heißesten Abschnitten von Luft- und Raumfahrt- und Industriegasturbinen hergestellt werden.

2. Warum ist GH4049 für eine Hochdruckturbinenschaufel in einem modernen Strahltriebwerk eine geeignete Materialwahl und wie schneidet es im Vergleich zu GH4037 ab?

Die Hochdruckturbinenschaufel ist wohl die thermisch und mechanisch am stärksten beanspruchte Komponente in einem Strahltriebwerk. Es muss extremen Zentrifugalbelastungen, starker Hitze durch Verbrennungsgase und starkem oxidativen Angriff standhalten und dabei gleichzeitig seine Dimensionsstabilität bewahren. GH4049 wurde entwickelt, um diese Herausforderungen in fortschrittlicheren Motoren zu meistern, bei denen ältere Legierungen wie GH4037 nicht mehr ausreichen.

Hauptvorteile von GH4049 für Turbinenschaufeln:

Überlegene Hochtemperaturfestigkeit und Kriechfestigkeit: Dies ist der größte Vorteil gegenüber GH4037. Die komplexe Chemie von GH4049, insbesondere sein hoher Kobalt-, Wolfram- und Molybdängehalt, sorgt für eine weitaus bessere Beständigkeit gegen Verformung unter Last (Kriechen) bei Temperaturen über 900 Grad. Dadurch behält das Blatt seine Flügelprofilform und seine Abstände bei höheren Betriebstemperaturen bei, was sich direkt in einer höheren Triebwerkseffizienz und einem höheren Schub niederschlägt.

Höhere Temperaturbeständigkeit: Während GH4037 bis etwa 850 Grad wirksam ist, kann GH4049 zuverlässig im Bereich von 900 bis 1000 Grad arbeiten. Diese Fähigkeit ist für moderne Motoren, die zur Verbesserung der Leistung bei höheren Turbineneinlasstemperaturen laufen, von entscheidender Bedeutung.

Gute strukturelle Stabilität: Die Legierung ist so konzipiert, dass sie ihre Mikrostruktur und mechanischen Eigenschaften über lange Zeiträume bei hohen Temperaturen beibehält und einer Überalterung und Vergröberung der Gamma-Primärphase widersteht, die zu einer Verschlechterung der Eigenschaften führen würde.

Ausreichende Oxidationsbeständigkeit: Sein Chromgehalt (~15 %) bietet eine grundlegende Oxidationsbeständigkeit, wird jedoch häufig durch Schutzbeschichtungen (Aluminid oder MCrAlY) für die härtesten Umgebungen ergänzt.

Direkter Vergleich: GH4049 vs. GH4037

Zusammenfassend lässt sich sagen, dass GH4049 gegenüber GH4037 ausgewählt wird, wenn die Betriebstemperatur und die Belastungsbedingungen die Leistungsfähigkeit des letzteren übersteigen. Dies stellt eine notwendige Leistungssteigerung-für leistungsfähigere und effizientere Motordesigns dar.

3. Beschreiben Sie die kritische Wärmebehandlungssequenz für einen GH4049-Stab, um seine optimalen Eigenschaften für eine rotierende Komponente zu erreichen.

Um die außergewöhnlichen Eigenschaften von GH4049 in einem fertigen Bauteil zu erreichen, ist ein präziser und mehrstufiger Wärmebehandlungsprozess erforderlich, der komplexer ist als bei vielen anderen Superlegierungen. Dieser Prozess ist darauf ausgelegt, die optimale Mikrostruktur für Hochtemperaturfestigkeit und Kriechfestigkeit zu schaffen.

Die Standardwärmebehandlung für eine geschmiedete Turbinenschaufel aus GH4049-Stab umfasst typischerweise:

Schritt 1: Lösungsbehandlung

Prozess: Das Bauteil wird auf eine sehr hohe Temperatur erhitzt, typischerweise im Bereich von 1190 Grad - 1220 Grad (2174 Grad F - 2228 Grad F), 2–4 Stunden lang gehalten und dann schnell abgekühlt, normalerweise durch Ölabschrecken oder Zwangsluftkühlung.

Metallurgisches Ziel:

Um die überwiegende Mehrheit der Gamma-Primär-(')-Bildner (Al, Ti) und anderer Phasen wieder in die feste Lösung aufzulösen, wodurch eine homogene Einzelphasenstruktur entsteht.

Zur Kontrolle der Korngröße. Die hohe Lösungstemperatur fördert eine gröbere Kornstruktur, die absichtlich für eine bessere Kriech- und Spannungsbruchleistung in rotierenden Teilen wie Schaufeln angestrebt wird.

Schritt 2: Primäre Alterung (Stabilisierung)

Prozess: Das Teil wird dann auf eine Zwischentemperatur erhitzt, typischerweise etwa 1050 Grad - 1100 Grad (1922 Grad F - 2012 Grad F), 4–8 Stunden lang gehalten und anschließend an der Luft abgekühlt.

Metallurgisches Ziel: Dieser Schritt ermöglicht die Ausfällung einer kontrollierten, relativ groben Gamma-Primärdispersion. Dies „stabilisiert“ das Gefüge und verhindert die Bildung unerwünschter, spröder Phasen beim abschließenden Alterungsschritt.

Schritt 3: Endgültige Alterung

Prozess: Das Bauteil wird einer zweiten Alterungsbehandlung bei einer niedrigeren Temperatur, typischerweise 850 Grad - 900 Grad (1562 Grad F - 1652 Grad F), für 8–16 Stunden unterzogen, gefolgt von einer Luftkühlung.

Metallurgisches Ziel: Diese längere Behandlung bei niedriger{0}}Temperaturen führt zur Ausfällung einer sehr feinen sekundären Gamma-Primärdispersion in der gesamten Matrix und innerhalb des größeren primären Gamma-Primärs. Diese bimodale Verteilung der Ausscheidungen hemmt die Versetzungsbewegung über einen weiten Temperatur- und Spannungsbereich hinweg äußerst wirksam und führt so zu höchster Festigkeit und Kriechfestigkeit der Legierung.

Eine Abweichung von dieser genauen thermischen Abfolge kann zu einer nicht-optimalen Niederschlagsverteilung führen, was zu einer erheblichen Verringerung der mechanischen Eigenschaften und der Lebensdauer der Komponenten führt.

4. Was sind die größten Herausforderungen bei der Bearbeitung und dem Schmieden von GH4049-Stangenmaterial?

Gerade die Eigenschaften, die GH4049 für Hochtemperaturanwendungen attraktiv machen, erschweren auch die Verarbeitung durch maschinelle Bearbeitung und Schmieden. Sie gilt als eine der schwieriger zu bearbeitenden Superlegierungen.

Schmiedeherausforderungen:

Enges Schmiedefenster: Der Temperaturbereich, in dem GH4049 erfolgreich geschmiedet werden kann, ohne dass es zu Rissen oder mikrostrukturellen Schäden kommt, ist sehr eng. Zu tiefes Schmieden kann aufgrund der hohen Fließspannung zu Rissen führen; Ein zu hohes Schmieden kann zu beginnendem Schmelzen oder übermäßigem Kornwachstum führen.

Hohe Fließspannung: Die Legierung weist eine extrem hohe Verformungsbeständigkeit auf und erfordert leistungsstarke Schmiedepressen oder Hämmer mit hoher -Tonnage.

Anforderungen an schnelles Abkühlen und Wiedererhitzen: Das Stangenmaterial kühlt außerhalb des Ofens schnell ab, sodass während des Schmiedevorgangs häufiges Wiedererhitzen erforderlich ist, das sorgfältig kontrolliert werden muss, um mikrostrukturelle Schäden zu vermeiden.

Bearbeitungsherausforderungen und -strategien:

Extreme Festigkeit und Kaltverfestigung: Die hohe Festigkeit und die schnelle Kaltverfestigungstendenz sind die größten Herausforderungen. Die Bearbeitung erzeugt hohe Schnittkräfte und erzeugt eine harte Oberflächenschicht, die die Werkzeuge schnell verschleißt.

Strategie: Verwenden Sie die härtesten Hartmetallsorten oder fortschrittliche Keramikwerkzeuge. Halten Sie hohe, konstante Vorschübe und Schnitttiefen ein, um unterhalb der kaltverfestigten Schicht zu scheren.

Abrasiver Werkzeugverschleiß: Die harten Gamma-Primär-Ausscheidungen und Karbide wirken als abrasive Partikel und verursachen starken Flanken- und Kerbverschleiß.

Strategie: Verwenden Sie hochwertige, verschleißfeste Werkzeugsubstrate mit fortschrittlichen PVD-Beschichtungen (wie AlTiN). Sorgen Sie für maximale Systemsteifigkeit, um Vibrationen zu minimieren.

Schlechte Wärmeleitfähigkeit: Die Wärme konzentriert sich an der Schneidkante und beschleunigt den Verschleiß des Werkzeugs.

Strategie: Verwenden Sie Kühlmittel mit hohem -Druck und hohem-Volumen, das genau auf die Schnittfläche gerichtet ist, um Wärme abzuleiten und Späne abzuspülen.

5. Wie positioniert sich die Leistung des GH4049-Stabs innerhalb der breiteren Entwicklung von Superlegierungen auf Nickelbasis?

GH4049 nimmt eine entscheidende Position in der historischen und technischen Entwicklung von Superlegierungen auf Nickel--Basis ein und stellt einen Höhepunkt in der Entwicklung von geschmiedeten, polykristallinen Klingenlegierungen dar, bevor die Technologien mit gerichteter Erstarrung (DS) und Einkristall (SX) weitverbreitet eingeführt wurden.

Leistungs- und Entwicklungsspektrum:

Frühe Generation / mittlere Temperatur: GH4037 (Nimonic 80A)

Position: Die klassische Schmiedeklingenlegierung seit Jahrzehnten.

Fähigkeit: Effektiv bis zu ~850 Grad.

Erweiterte Schmiedetechnik/Hochtemperatur: GH4049 (Nimonic 105)

Position: Stellt den Höhepunkt der komplex legierten, polykristallinen Knet-Superlegierungen dar.

Fähigkeit: Die Betriebstemperaturgrenze wurde durch ausgefeilte Chemie (Co, W, Mo) und Wärmebehandlung auf ~1000 Grad verschoben.

Einschränkung: Trotz seiner hohen Leistung ist es immer noch durch seine gleichachsige, polykristalline Kornstruktur eingeschränkt. Die transversalen Korngrenzen senkrecht zur Hauptspannungsachse sind inhärente Schwachstellen für Kriechen und Ermüdungsversagen.

Nächste Generation / Korngrenzentechnik: Gerichtet erstarrte (DS) Legierungen

Position: Der technologische Nachfolger von Legierungen wie GH4049.

Fähigkeit: Die DS-Verarbeitung eliminiert Querkorngrenzen und verbessert so die Kriechfestigkeit und die thermische Ermüdungsbeständigkeit erheblich. Beispiele hierfür sind Legierungen wie DS Mar-M247.

Vorteil: Ermöglicht eine deutliche Erhöhung der Motorbetriebstemperatur oder der Komponentenlebensdauer.

Ultimative Leistung / Einkristalllegierungen (SX).

Position: Der aktuelle Stand-der--Technik für Turbinenschaufeln.

Fähigkeit: EliminiertalleKorngrenzen, was noch höhere Betriebstemperaturen und die Entfernung korngrenzenverstärkender Elemente (wie C und B) ermöglicht, was wiederum den Schmelzpunkt erhöht.

Fazit zur Positionierung:

Der GH4049-Stab stellt den ultimativen Ausdruck eines bestimmten technologischen Weges dar: Erzielung hoher Leistung durch komplexe Chemie innerhalb einer konventionell geformten, polykristallinen Struktur. Es ist ein Beweis für metallurgischen Einfallsreichtum. Während es in den fortschrittlichsten militärischen und kommerziellen Triebwerken weitgehend durch DS- und SX-Legierungen ersetzt wurde, bleibt es ein äußerst wichtiges Material für Industriegasturbinen, in bestimmten Triebwerksstufen und in Anwendungen, bei denen sein spezifisches Gleichgewicht aus Festigkeit bei sehr hohen Temperaturen, Herstellbarkeit und Kosten optimal ist. Sie dient als Maßstab dafür, was mit konventionellen Verarbeitungswegen erreichbar ist.
