In den Kernkomponenten von Flugzeugtriebwerken oder Hochdruckreaktoren gehören Rohrleitungssysteme zu den anfälligsten. Zu den wichtigsten Schwachstellen für Ingenieure und Beschaffungsmanager gehören:
Vibrations-induzierte Ermüdung:Hochfrequente Vibrationen in Motoren können Mikrorisse in normalen Rohrleitungen verursachen und möglicherweise zu explosionsartigen Lecks führen.
Druckbruch bei hohen Temperaturen:Viele Legierungen verlieren ihre Umfangsfestigkeit oberhalb von 500 Grad. Bei einem Druck von 700 bar können sich minderwertige Rohrleitungen ausdehnen und reißen.
Interne Skalierung:Oxidation in den Rohrleitungen kann empfindliche Einspritzdüsen und Sensoren verstopfen.
BeiGnee-Legierung, wir bieten PremiumNahtloses Stahlrohr GH4169 (entspricht Inconel 718).. Unsere Schläuche sind sorgfältig auf außergewöhnliche strukturelle Integrität ausgelegt und halten extremen Umgebungen stand, denen andere Produkte nicht standhalten können.
Kontaktieren Sie unsere Fachleute, um die richtige Legierung für Ihr Projekt zu empfehlen
Hitzebeständiger nahtloser Hochdruckschlauch aus GH4169 (Inconel 718) für die Luft- und Raumfahrt
Hitzebeständiger nahtloser Hochdruckschlauch aus GH4169 (Inconel 718) für die Luft- und Raumfahrt
GH4169 (Inconel 718) ist eine hochwertige Superlegierung auf Nickelbasis-, die für extreme Umgebungen entwickelt wurde und häufig in nahtlosen Hochdruckstahlrohren in der Luft- und Raumfahrtindustrie verwendet wird. Es zeichnet sich durch eine hohe Zugfestigkeit, eine hervorragende Zeitstandfestigkeit bei Temperaturen von bis zu 700 Grad (1300 Grad F) und eine hervorragende Korrosions-/Oxidationsbeständigkeit aus.
Was ist GH4169?
GH4169-Legierung isteine ausscheidungsverfestigte Superlegierung auf Nickelbasis, das in der Flugzeugtriebwerks-, Erdöl-, Nuklearindustrie und anderen Bereichen weit verbreitet ist. Die Phasenzusammensetzung, drei gängige Wärmebehandlungen sowie die Anwendungsperspektive wurden erarbeitet.
1. Leistung und Standards des hitzebeständigen -Hochdruck--nahtlosen Luft- und Raumfahrtstahlrohrs
| Parameter | Spezifikationsdetail | Industrieller Vorteil |
| Materialqualität | GH4169 / Inconel 718 / UNS N07718 | Direkte globale Kompatibilität. |
| Standard | AMS 5589, AMS 5590, ASTM B637 | Zertifiziert für den Hochdruckbetrieb-. |
| Streckgrenze | Größer oder gleich 850 MPa bei 650 Grad | Verhindert Verformung unter Belastung. |
| Toleranz | h8, h9, h10 Präzision | Perfekte Passform für Hydraulikarmaturen. |
| Inspektion | 100 % UT und Wirbelstrom | GarantiertNull FehlerQualität. |
3. Luft- und Raumfahrtqualität-hitzebeständiges-nahtloses Stahlrohr GH4169 AMS 5589/5590, chemische Zusammensetzung (Gewichts-%)
| Element | Inhalt (%) | Standardanforderung | Funktion |
|---|---|---|---|
| Nickel (Ni) | 50.0 – 55.0 | 50.0 – 55.0 | Matrixelement; Bietet eine hohe-Temperaturstabilität und Korrosionsbeständigkeit |
| Chrom (Cr) | 17.0 – 21.0 | 17.0 – 21.0 | Oxidations- und Korrosionsbeständigkeit |
| Eisen (Fe) | Gleichgewicht (~18-20) | Gleichgewicht | Legierung auf Fe-Ni-Cr-Basis |
| Niob (Nb) | 4.75 – 5.50 | 4.75 – 5.50 | Kernstärkungselement– bildet eine ″-Phase (Ni₃Nb) für Hochtemperaturfestigkeit |
| Molybdän (Mo) | 2.80 – 3.30 | 2.80 – 3.30 | Solide-Lösungsverstärkung; verbessert die Beständigkeit gegen Kriechen und Lochfraß |
| Titan (Ti) | 0.65 – 1.15 | 0.65 – 1.15 | Bildet eine Verstärkungsphase (Ni₃(Al,Ti)) |
| Aluminium (Al) | 0.20 – 0.80 | 0.20 – 0.80 | Formen′ Stärkungsphase; verbessert die Oxidationsbeständigkeit |
| Kohlenstoff (C) | Kleiner oder gleich 0,08 | Kleiner oder gleich 0,08 | Niedriger Kohlenstoffgehalt für Schweißbarkeit und Zähigkeit |
| Mangan (Mn) | Kleiner oder gleich 0,35 | Kleiner oder gleich 0,35 | Desoxidationsmittel |
| Silizium (Si) | Kleiner oder gleich 0,35 | Kleiner oder gleich 0,35 | Desoxidationsmittel |
| Phosphor (P) | Kleiner oder gleich 0,010 | Kleiner oder gleich 0,015 (AMS strenger) | Sorgt für Robustheit |
| Schwefel (S) | Kleiner oder gleich 0,005 | Kleiner oder gleich 0,015 (AMS strenger) | Gewährleistet Heißverarbeitbarkeit |
| Bor (B) | 0.002 – 0.006 | 0.002 – 0.006 | Korngrenzenverstärker; Verbessert die Lebensdauer bei Spannungsrissen |
| Kobalt (Co) | Kleiner oder gleich 1,00 | Kleiner oder gleich 1,00 | Restelement |
| Kupfer (Cu) | Kleiner oder gleich 0,30 | Kleiner oder gleich 0,30 | Restelement |
Klicken Sie hier, um die PDF-Datei zur Legierung GH4169 jetzt herunterzuladen
3. Abmessungen des hitzebeständigen GH4169-Hochdruck--nahtlosen Luft- und Raumfahrtstahlrohrs
| Außendurchmesser (mm) | Außendurchmesser (in) | Wand (mm) | Wand (in) | Arbeitsdruck (psi) | Typische Anwendung |
|---|---|---|---|---|---|
| 3.18 | 0.125 | 0.51 | 0.020 | 8,500 | Instrumentierungslinien |
| 4.76 | 0.188 | 0.71 | 0.028 | 9,500 | Steuerleitungen |
| 6.35 | 0.250 | 0.89 | 0.035 | 11,000 | Kraftstoffleitungen |
| 6.35 | 0.250 | 1.24 | 0.049 | 16,000 | Hochdruckkraftstoff |
| 9.53 | 0.375 | 1.07 | 0.042 | 12,500 | Zapfluftkanäle |
| 9.53 | 0.375 | 1.65 | 0.065 | 20,000 | Zapfluft unter hohem Druck |
| 12.70 | 0.500 | 1.24 | 0.049 | 13,500 | Hochdruckhydraulik |
| 12.70 | 0.500 | 1.65 | 0.065 | 18,500 | Haupthydraulikleitungen |
| 15.88 | 0.625 | 1.65 | 0.065 | 15,000 | Turbinenkühlung |
| 15.88 | 0.625 | 2.11 | 0.083 | 20,000 | Hochdruckkühlung |
4. Hitzebeständiges nahtloses GH4169-Stahlrohr - Raumtemperatur und mechanische Eigenschaften
Zustand:Lösungsbehandelt + gealtert (hart – empfohlen für Hochdruckbetrieb)
| Eigentum | AMS 5589/5590-Anforderung | Typischer Wert | Teststandard |
|---|---|---|---|
| Zugfestigkeit, ultimativ (Rm) | Größer oder gleich 1275 MPa(185 ksi) | ~1350 MPa | ASTM E8 / AMS 2370 |
| Zugfestigkeit, Streckgrenze (Rp0,2) | Größer oder gleich 1035 MPa(150 ksi) | ~1100 MPa | ASTM E8 / AMS 2370 |
| Bruchdehnung (A) | Größer oder gleich 12 % | ~15-20% | ASTM E8 / AMS 2370 |
| Flächenreduzierung (Z) | Größer oder gleich 15 % | ~20-25% | ASTM E8 |
| Härte (Rockwell C) | 35 – 40 HRC | ~38 HRC | ASTM E18 |
| Elastizitätsmodul (E) | ~200 GPa | – | ASTM E111 |
| Poissonzahl (ν) | 0.29 – 0.30 | – | – |
Zustand:Lösungsbehandelt (weich – zum Rohrbiegen)
| Eigentum | Erfordernis | Typischer Wert |
|---|---|---|
| Zugfestigkeit, ultimativ | Größer oder gleich 965 MPa (140 ksi) | ~1000 MPa |
| Zugfestigkeit, Streckgrenze | Größer oder gleich 550 MPa (80 ksi) | ~600 MPa |
| Bruchdehnung | Größer oder gleich 30 % | ~35-40% |
| Härte | Kleiner oder gleich 24 HRC | ~20-22 HRC |
5. Anforderungen an die zerstörungsfreie Prüfung (NDT) für GH4169-Hochdruckrohre für die Luft- und Raumfahrt

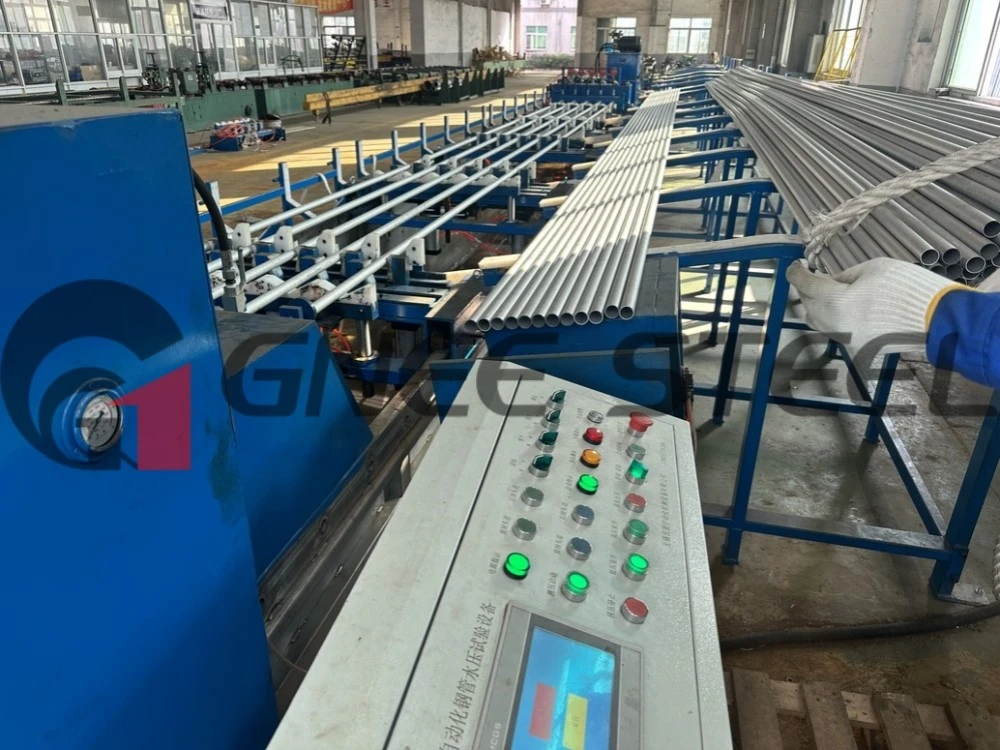

| Testmethode | Anforderungen der Luft- und Raumfahrt | Standard | Akzeptanzkriterien |
|---|---|---|---|
| Wirbelstromprüfung (ET) | 100% | ASTM E426 | Keine relevanten Hinweise |
| Ultraschallprüfung (UT) | 100 % (Wandstärke größer oder gleich 0,5 mm) | ASTM E213 | Keine Mängel über 5 % der Wand |
| Hydrostatischer Test | 100% | ASME Abschnitt VIII | 1,5-facher Arbeitsdruck, keine Leckage |
| Helium-Lecktest | Wie angegeben | ASTM E498 | Kleiner oder gleich 1 × 10⁻⁹ Standard-cm³/Sek |
| Endoskop-Inspektion | 100% | – | Glatter, sauberer Ausweis, keine Mängel |
| Visuelle Inspektion | 100 % (10-30-fache Vergrößerung) | ASTM E543 | Keine Oberflächenfehler |
6. GH4169 Flugzeug-Pipeline-Anwendung
AlsZuverlässiger LieferantWir bieten zertifizierte GH4169-Schläuche für:
Gemeinsame-Rail-Kraftstoffeinspritzung:Bewältigung eines Drucks von 2000+ bar bei erhöhten Temperaturen.

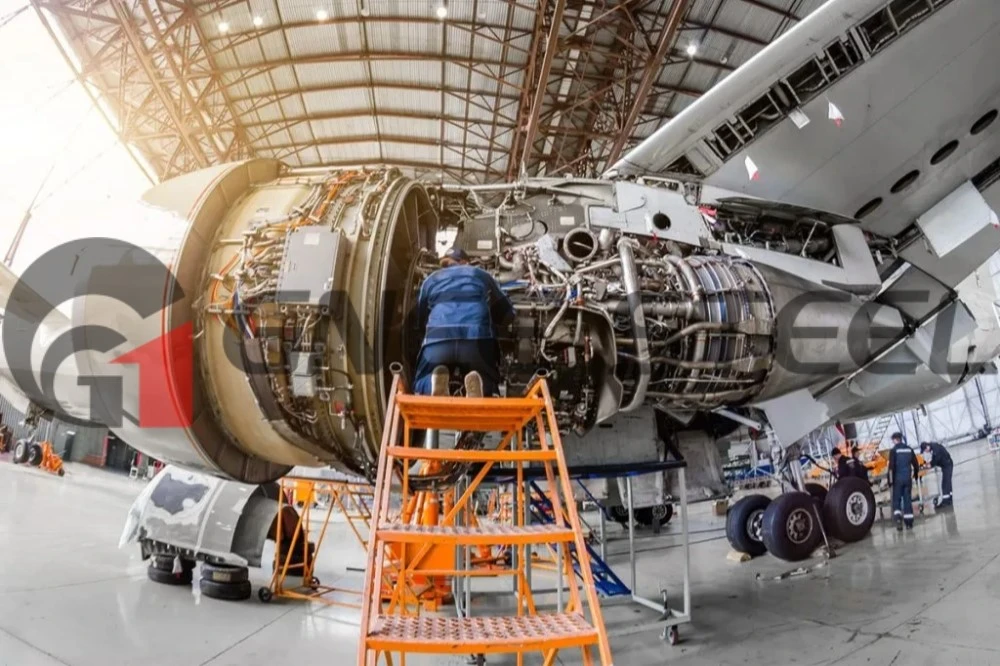

Hydraulikleitungen für die Luft- und Raumfahrt:Flugsteuerungssysteme mit hoher-Vibration.

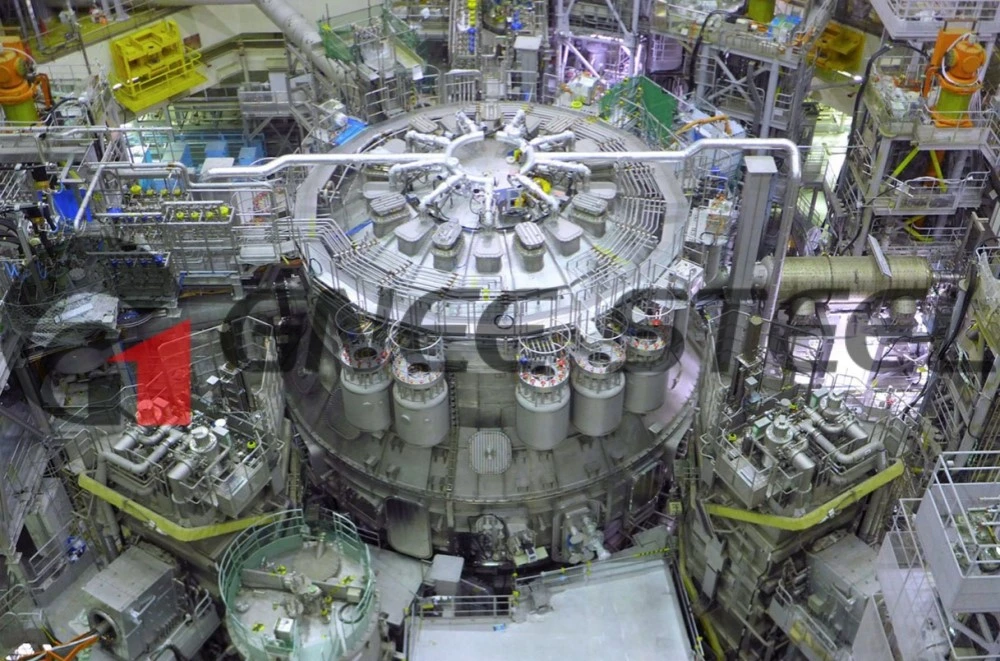

Kernreaktorinstrumentierung:Strukturelles Leitungsrohr mit hoher -Festigkeit.
Petrochemische Reaktoren:Transport heißer, unter hohem{0}Druck stehender korrosiver Medien.
Warum sollten Sie sich für den Tier-1-Hersteller Gnee Alloy entscheiden?
✅️Direkter Fabrikpreis:Eliminieren Sie Aufschläge für Zwischenhändler und sichern Sie sich die besten Preise für die Massenbeschaffung.
✅️MTC 3.1 Rückverfolgbarkeit:Vollständige Wärmeanalysen und hydrostatische Testberichte liegen jeder Lieferung bei.
✅️Großhandelsbestand:Wir führen einen großen Bestand an Standard-ANSI-Schemata (Sch 40, Sch 80) und Kapillargrößen fürSchneller weltweiter Versand.
✅️Kundenspezifische Anfertigung:Wir bieten Präzisionsschneiden, spitzenloses Schleifen und spezielle Endenformung passend zu Ihren Entwürfen.
Gnee Steel GH4169-Zertifikat
📦 Verpackung und Versand
AlleLegierung auf NickelbasisDie Produkte werden mit den folgenden Methoden verpackt:
Holzpaletten oder Kisten
Feuchtigkeitsbeständige-Verpackung
Etiketten mit Ofennummer, Standard- und Größenetiketten
Weltweiter Versand per See-, Luft- oder Expressversand
Gnee Steel GH4169 Produktverpackung
Kontaktieren Sie uns für das aktuelle Exportpreisangebot für die GH4169-Legierung
FAQ
F1: Ist der GH4169-Schlauch für den Transport von flüssigem Wasserstoff sicher?
A: Ja.GH4169 behält eine außergewöhnliche Zähigkeit und Duktilität bei-253 GradDamit ist es die erste Wahl für kryogene Hochdruck-Kraftstoffleitungen in der Weltraumforschung.
F2: Wie garantieren Sie die Berstdruckfestigkeit Ihrer Schläuche?
A: Wir treten auf100 % hydrostatische Druckprüfungund Wirbelstromprüfung. Wir können die spezifische Berstdruckberechnung für Ihr erforderliches AD/WT gemäß ASME B31.3 bereitstellen.
F3: Gibt es einen Unterschied zwischen den Schläuchen AMS 5589 und AMS 5590?
A: AMS 5589ist typischerweise für nahtlose Rohre im lösungsbehandelten Zustand (gebeizt), währendAMS 5590gilt normalerweise für blank-geglühte Rohre. Abhängig von Ihren Anforderungen an die Oberflächenreinheit bieten wir beides an.
F4: Bieten Sie Mengenrabatte für Projekte zur Luft- und Raumfahrtwartung (MRO) an?
A: Ja. AlsTier-1-LieferantWir unterstützen langfristige MRO-Verträge mit attraktiven AngebotenGroßhandelspreiseund vorrangige Lagerbestände.
